一些居民住宅供电线路无保护中性线,这种供电系统的家用电器设备在使用中容易发生触电事故。如下图所示为一种采用门铃集成电路CW9300制作的漏电报警器电路,当插入三眼插座的设

一些居民住宅供电线路无保护中性线,这种供电系统的家用电器设备在使用中容易发生触电事故。如下图所示为一种采用门铃集成电路CW9300制作的漏电报警器电路,当插入三眼插座的设备漏电时,泄漏电流从电源相线流经电器外壳到达插座地线端,再经报警器回到电源中性线构成回路。经R1降压、二极管VD整流后的脉冲电流使报警器发声。该电路的泄漏报警电流小于0. 5mA,电路中HA为压电蜂鸣片。

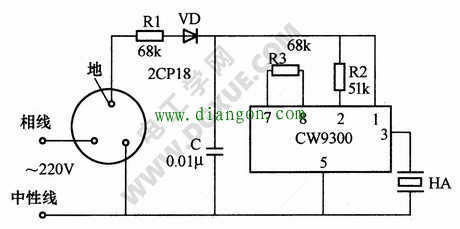

漏电报警插座电路

本电路适用于居民住宅供电系统无保护中性线的家用电器 设备作漏电报警。


消除直流接触器、继电器电弧的电路

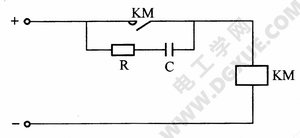

消除直流接触器、继电器电弧的电路图

直流接触器、直流继电器在线圈断电时,因线圈电流的突然变化,会产生很高的自感电动势,它与电源电压叠加在触点的间隙上,形成弧光放电。由于电弧的存在,一方面会烧坏触点,另一方面弧光放电过程中,电路有电流流过,对电路的其他元件造成破坏。为了消除电弧,可在触点两端并联电阻、电容灭弧,电路如上图所示。

当接触器或继电器线圈断电时,由于电容的存在,一方面会使电路电抗减小,从而使产生的自感电动势减小;另一方面触点间隙的电压,通过电阻、电容形成通路迅速放电,避免了电弧的产生。

选择电容值应符合每安负载电流不少于1μF的原则,电阻值的选择,以触点闭合时电容放电电流不大于触点允许电流值为原则,可通过试验确定。

除此之外,也可以采用在线圈两端并联二极管、电阻或电容的方法来达到消除电弧的目的。
