电缆选型参考表大全 常规电缆的型号、名称及用途

时间:2018-08-31 07:53来源:未知 作者:admin 点击:
电缆选型参考表大全 超级实用
本文总结了常规电缆的型号、名称及用途,特种电缆的型号、名称及用途,电缆的主要性能,电力电缆安装注意事项。

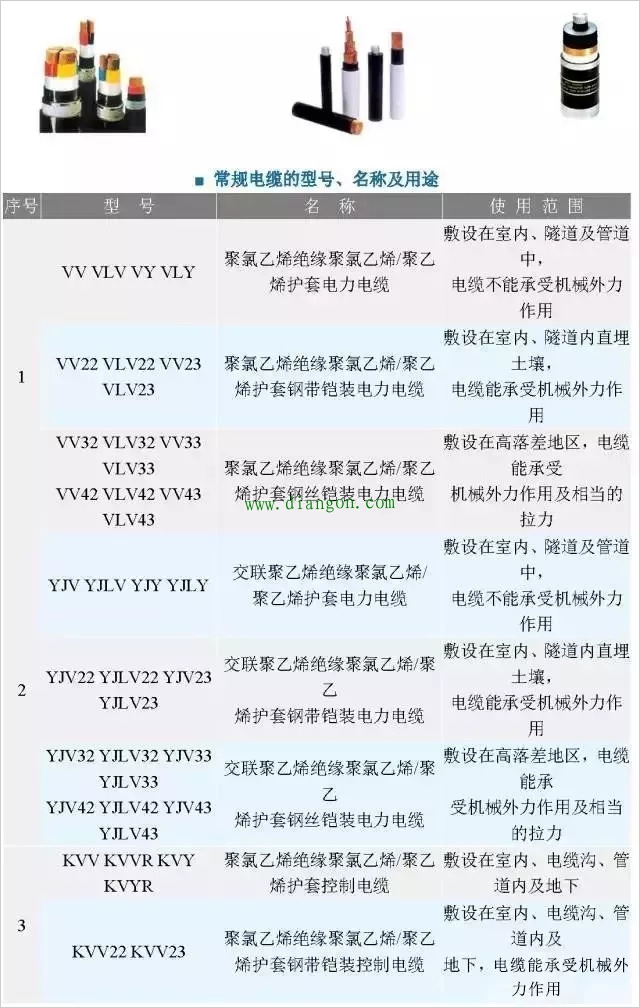

一、常规电缆的型号、名称及用途

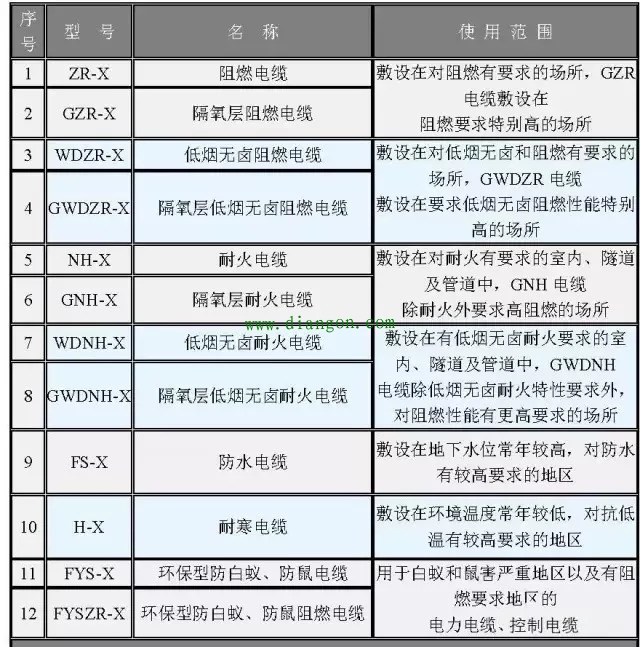

  二、特种电缆的型号、名称及用途

  注: 1. X-表示常规的电缆型号。
  2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
  例: 特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆,就表示为WDZR-YJV。

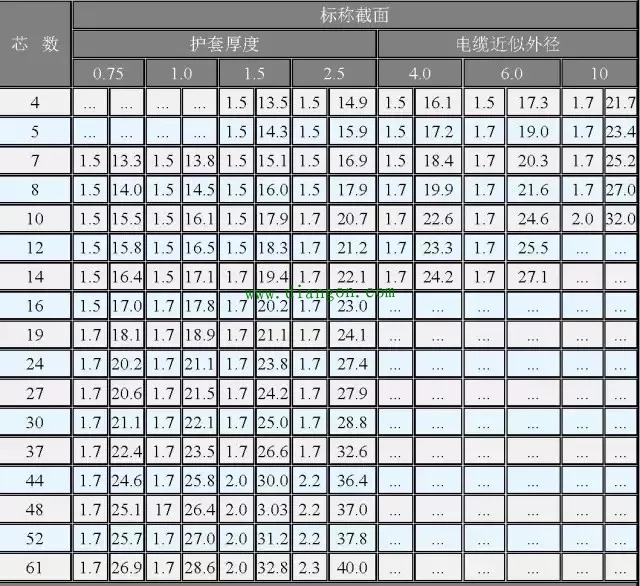

  三、电缆的主要性能

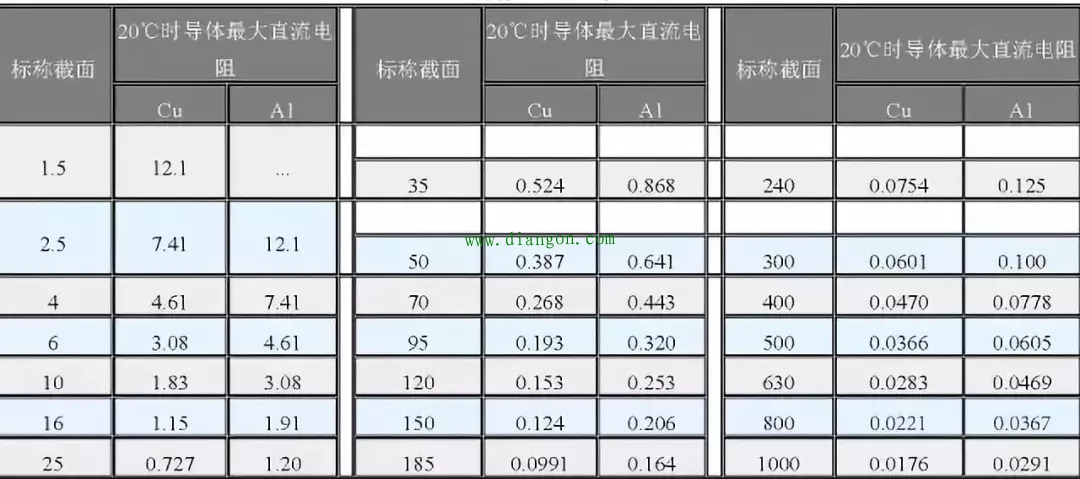

  1、导体的直流电阻

  2、交流电压试验
  2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿;其中U0 为6~8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0;额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。

  2.2 控制电缆应经受交流3000V试验电压5min不击穿。
  2.3 架空绝缘电缆
  0.6/1kV 单芯电缆浸水1h后经受交流3500V试验电压1min不击穿。
  10kV单芯电缆浸水1h后经受交流18000V试验电压1min不击穿。
  3、局部放电试验
  额定电压6/6(6/10)、8.7/10(8.7/15)、26/35(26/45)kV交联聚乙烯绝缘电力电缆的局部放电试验电压按国际标准IEC60502和IEC60840从1.5U0提高到1.73U0电压下,局部放电量不超过10PC。
  4、绝缘电阻
  10kV架空绝缘电缆的绝缘电阻应不小于1500MW·km;薄绝缘结构的电缆绝缘电阻应不小于1000MW·km。
  5、长期连续负载电缆的允许载流量

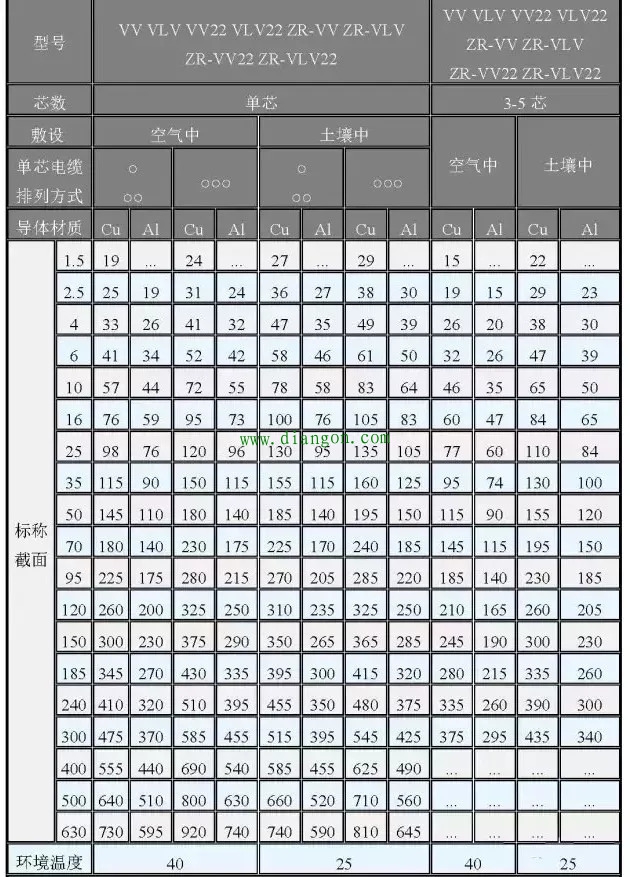

  0.6/1kV 聚氯乙烯绝缘电力电缆允许持续载流量

  四、电力电缆安装注意事项
  1 、电缆与热力管道平行安装时应保持2m的距离,交叉时应保持0.5m。
  2、 电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
  3 、电缆直埋安装时,1-35kV电缆直埋深度应不小于0.7m。
  4 、10kV及以下电缆平行安装时相互净距不小于0.1m,10-35kV不小于 0.25m,交叉时距离不小于0.5m。
  5、电缆的最小弯曲半径,多芯电缆不得低于15D,单芯电缆不得低于20D(D为电缆外径)。
  6、电缆端头必须防水,以及其它腐蚀性材料的侵蚀,以防因水树引起绝缘层老化而导致击穿。
  7 、电缆的装卸必须使用吊车或叉车,禁止平运、平放,大型电缆安装时须使用放缆车,以免电缆受外力损伤或因人工拖动而擦伤绝缘层。
  8 、电缆如因故不能及时敷设时,应将其放在干燥地方贮存,防止日光曝晒,电缆端头进水等。 (责任编辑:admin)
