电视监控系统线缆选型-二极管的图形符号
电视监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音jian听线路、网络线路。它们的功能作用不同,选择线缆的型号也不相同。
  1. 摄像机视频信号传输线缆
  常用的视频传输线缆为75Ω系列的细同轴电缆,但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的,线缆越粗、衰减越小。同轴电缆系列的特性参数如下所示。要求依据以下选择线缆。
  电缆的线径越粗则衰减越小,越适合长距离的传播。选择线缆如下:
  当摄像机到子监控中心距离≤300米时,可选用SYV-75-3;
  当摄像机到子监控中心距离≤500米时,可选用SYV-75-5;
  当摄像机到子监控中心距离≤800米时,可选用SYV-75-7或SYV-75-9;
  当摄像机到子监控中心距离≤1000米时,可选用SYV-75-12;
  2. 摄像机电源线
  电视监控系统中的电源线采用单独布线,在监控室设置总开关,通过ups电源,以对整个监控系统直接控制,一般情况下,电源线按交流220V布线,在摄像机端再经适配器转换成直流12V。但是,有的摄像机是用5V或12V、24V的直流电,供电方式就不一样了。
  3. 使用带电动云台、电动镜头的摄像机装置线缆
  带电动云台、电动镜头的摄像机装置,除了上述视频信号线、电缆线外,还要考虑现场解码器与控制中心之间的传输线缆,一般采用2芯屏蔽通信电缆(RVVP)或3类双绞线,UTP线芯截面积为0.3m㎡~0.5m㎡.
  4. 报警及声音jian听线缆
  监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆(RVVP)或3类双绞线UTP,每芯截面积为0.5m㎡。
  5. 广播与对讲线缆
  监仓、楼道、厂区等处设定广播时,线缆的基本原则是:距离越长、线缆越粗。RS-485通信规定的基本通信距离是1200米,实际中工程中选用RVV-2/1.5的护套线,可将通信距离延长到2000米,广
播、对讲情况可视距离的长短选择不同的线缆、双绞线。
  6. 计算机网络线缆
  计算机网络线缆分为二类。一类垂直干线、楼宇之间选用光缆,另一类是水平干线选择4对8芯屏蔽超5类线。根据jian狱工程的实际情况,楼宇之间选择了长飞光纤光缆有限公司的高级50μm/125μm的光缆。多膜光缆用于子监控到分监控中心,单膜光缆用于分监控中心到总监控中心。工作区到管理间选用4对/8芯超5类屏蔽双绞线。

二极管的图形符号

二极管的图形符号

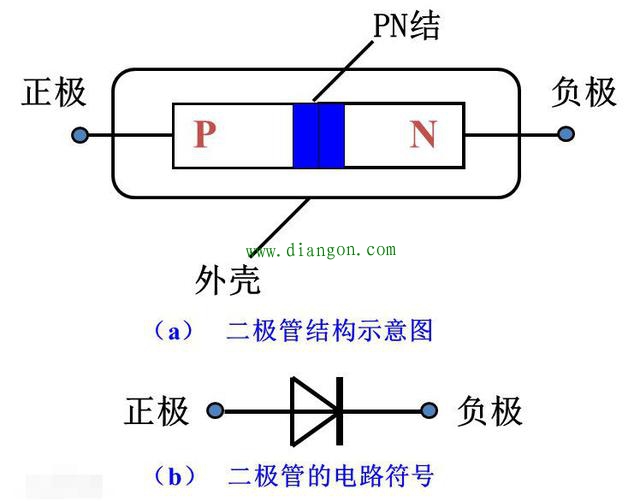

(a)这个是二极管的内部结构示意图,包含一个PN结有正负极,(b)图是它的电路符号,注意区分正负极。 (责任编辑:admin)
