1.项目概述

树莓派网关采集上海各区域天气并通过HDMI输出显示在液晶显示器上应用案例

2.需求分析

2.1问题描述

使用树莓派网关联网实时采集上海各区域的天气、温度、湿度、风力强度并通过HDMI输出在液晶显示器上，同时在显示器上的数据会每隔设定的时间自动将画面数据切换到下一个区域的天气状况。

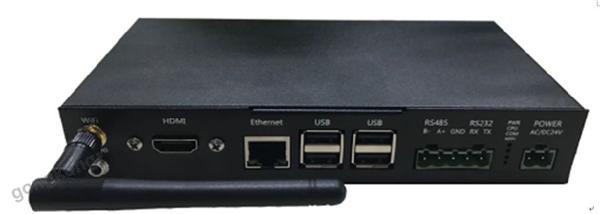

2.1网关介绍

WEB组态网关HMI2001-PI配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、iPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时可以转发为BACnet IP/MSTP服务器或Modbus TCP/RTU服务器，并且开放数据接口被第三方的系统集成。

在联网的情况下可以调用外部的接口，配合组态的JS脚本功能实现网络数据的实时采集，配合组态软件实现网络数据的本地画面实时显示。

3.方案设计

3.1方案介绍

上海XX项目中迅饶HMI2001-PI网关在联网的状态下采集上海市各个区域的天气、温度、湿度、风力强度等数据，通过树莓派网关的HDMI口输出到显示器上，同时实现显示器上的数据会每隔设定的时间自动将画面数据切换到下一个区域的天气状况。

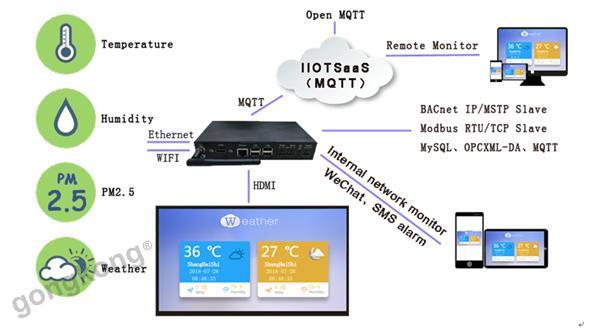

3.2应用原理图

工作原理：树莓派网关连接可上外网的网线或者连接设备当前区域的WIFI，使树莓派处于可上网的状态。使用X2View组态编辑软件构建自己需要的组态画面，在设计的数据或者需要切换的图片绑定程序设定的点位。

3.3 方案详细说明

1. 在Simulator中新建数据

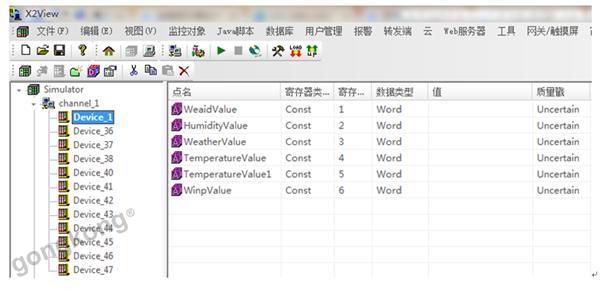

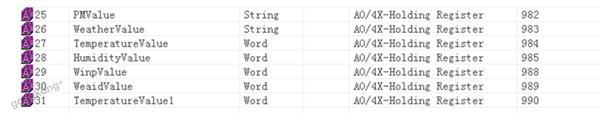

2. 在内部变量中新建组态画面需要绑定的点

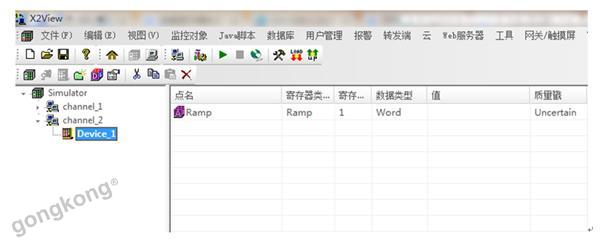

3. 在Simulator驱动中新建页面刷新所需要的设定的时间切换点

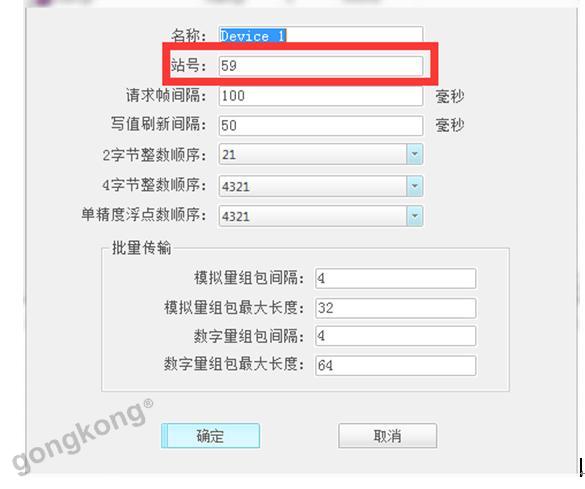

在Simulator驱动的channel_2下新建的Device_1设备的站号是本次轮训时间的设置点，后面数据的轮询将通过这个点构造一个JS脚本，实现数据在JS脚本设定的时间内自动轮训切换数据。

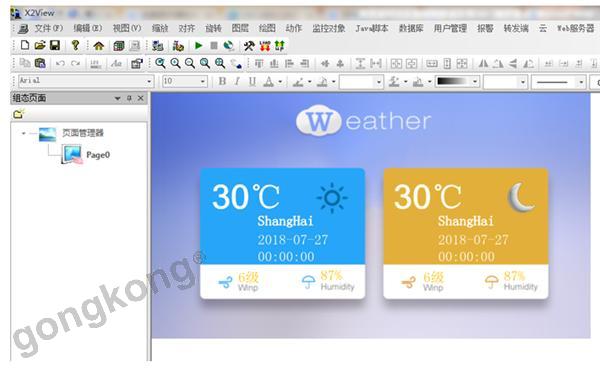

4. 组态画面的编辑与点位绑定

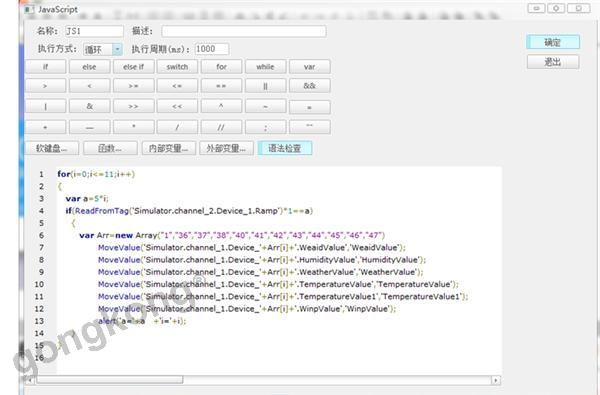

5. 内部JS脚本的编辑

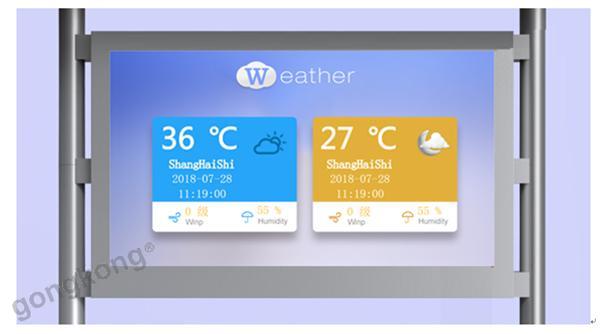

6. 现场画面展示

4.总结

1.树莓派网关一定要处于可上网的状态。

2.数据的切换时间是根据组态内部的JS脚本编辑的，注意Ramp点的站号与你设定轮询切换时间的搭配，做到比例分配。
