rs485和rs232的区别 RS485和RS232通讯接口有什么区别?

时间:2018-08-29 07:31来源:未知 作者:admin 点击:
经常听到RS485与RS232,这两种通讯方式,我们就详细了解一下这两种通讯方式。 1.RS485 RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。 RS485是一个定义平衡数字多点系统中的驱动器和接收器的
经常听到RS485与RS232,这两种通讯方式,我们就详细了解一下这两种通讯方式。
1.RS485
RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准,该标准由电信行业协会和电子工业联盟定义。使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS-485使得廉价本地网络以及多支路通信链路的配置成为可能。[s1]

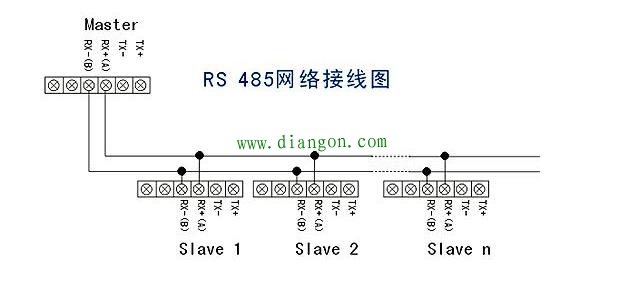

RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓扑结构,在同一总线上最多可以挂接32个节点。


2.RS232
RS232是个人计算机上的通讯接口之一,由电子工业协会(Electronic Industries Association,EIA) 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。
在多数情况下主要使用主通道,对于一般双工通信,仅需几条信号线就可实现,如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。

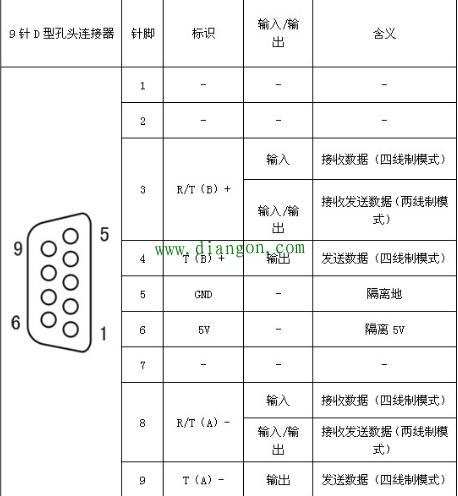

(1)DB9

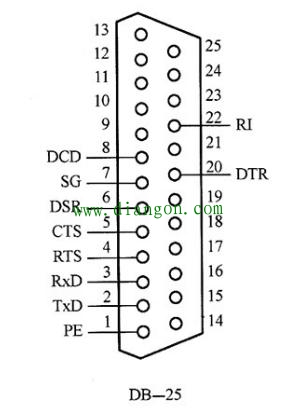

(2)DB25


(3)RS232C串口通信接线方法(三线制)
首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,(http://www.diangon.com/版权所有)两个串口相连或一个串口和多个串口相连
同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口,均是2与3直接相连;
两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)
DB9-DB9
2-3,3-2,5-5
DB25-DB25
2-3,3-2,7-7
DB9-DB25
2-3,3-2,5-7
3.RS485和RS232通讯接口有什么区别?
RS232的特性:
(1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与ttl 电平不兼容故需使用电平转换电路方能与ttl电路连接。
(2) 传输速率较低,在异步传输时,波特率为20kbps。
(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式, 这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。
(4) 传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在50米左右。
针对rs232接口的不足,rs-485它具有以下特点:
(1)rs-485的电气特性:逻辑“1”以两线间的电压差为+(2—6) v表示;逻辑“0”以两线间的电压差为-(2—6)v表示。接口信号电平比rs-232降低了,就不易损坏接口电路的芯片, 且该电平与ttl电平兼容,可方便与ttl 电路连接。
(2)rs-485的数据最高传输速率为10mbps 。
(3)rs-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。
(4) rs-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外rs-232接口在总线上只允许连接1个收发器,即单站能力。而rs-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的rs-485接口方便地建立起设备网络。

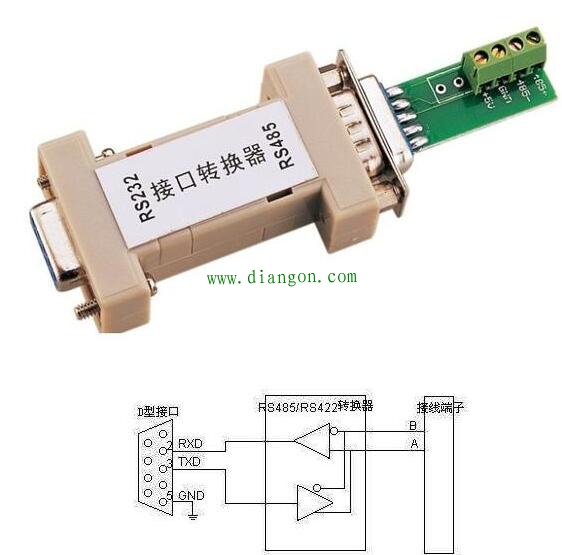

4.RS485转RS232


由于有的设备是232接口的,有的是485接口的,如果有一台232接口的设备与一台485接口的设备通信,那就需要一个RS232/RS485转换器,把232接口的设备的232信号转换成485信号,然后再与485接口的设备通信。如果是两台232接口的设备要进行远距离的通信,那只要加上两个RS232/RS485转换电路就可以了,现在有专门的RS485转RS232的转换器,上网上买一个就可以。
