三相380和两相380的区别 三相不平衡的危害

时间:2017-05-05 10:23来源:未知 作者:admin 点击:
三相380和两相380的区别-三相不平衡的危害-三相16平方铜钱能承受多少千瓦
三相交流电是电能的一种输送形式,简称为三相电。三相交流电源,是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。 三相交流电的用途很多,工业中大部分的交流用电设备,例如电动机,都采用三相交流电,也就是经常提到的三相四线制。 而在日常生活中,多使用单相电源,也成为照明电。当采用照明电供电时,使用三相电其中的一相对用电设备供电,例如家用电器,而另外一根线是三相四线之中的第四根线,也就是其中的零线,该零线从三相电的中性点引出。 日常生活中使用的电插头主要有两种,两相插头和三相插头。当用电设备采用两相插头电源时,左边插头所接的是三相电中的一相电,也称作为火线,而右边的插头所接的是零线。当采用三项插头时,下面的两个插头和两相插头所接的线是一样的,上面中间的插头接的是地线,也称作大地。

三相不平衡的危害

   1、增加线路的电能损耗
    在三相四线制供电网络中,电流通过线路导线时,因存在阻抗必将产生电能损耗,其损耗与通过电流的平方成正比。当低压电网以三相四线制供电时,由于有单相负载存在,造成三相负载不平衡在所难免。当三相负载不平衡运行时,中性线即有电流通过。这样不但相线有损耗,而且中性线也产生损耗,从而增加了电网线路的损耗。
    2、增加配电变压器的电能损耗
    配电变压器是低压电网的供电主设备,当其在三相负载不平衡工况下运行时,将会造成配变损耗的增加。因为配变的功率损耗是随负载的不平衡度而变化的。
    3、配变出力减少
    配变设计时,其绕组结构是按负载平衡运行工况设计的,其绕组性能基本一致,各相额定容量相等。配变的最大允许出力要受到每相额定容量的限制。假如当配变处于三相负载不平衡工况下运行,负载轻的一相就有富余容量,从而使配变的出力减少。其出力减少程度与三相负载的不平衡度有关。三相负载不平衡越大,配变出力减少越多。为此,配变在三相负载不平衡时运行,其输出的容量就无法达到额定值,其备用容量亦相应减少,过载能力也降低。假如配变在过载工况下运行,即极易引发配变发热,严重时甚至会造成配变烧损。
    4、配变产生零序电流
    配变在三相负载不平衡工况下运行,将产生零序电流,该电流将随三相负载不平衡的程度而变化,不平衡度越大,则零序电流也越大。运行中的配变若存在零序电流,则其铁芯中将产生零序磁通。(高压侧没有零序电流)这迫使零序磁通只能以油箱壁及钢构件作为通道通过,而钢构件的导磁率较低,零序电流通过钢构件时,即要产生磁滞和涡流损耗,从而使配变的钢构件局部温度升高发热。配变的绕组绝缘因过热而加快老化,导致设备寿命降低。同时,零序电流的存也会增加配变的损耗。
    5、影响用电设备的安全运行
    配变是根据三相负载平衡运行工况设计的,其每相绕组的电阻、漏抗和激磁阻抗基本一致。当配变在三相负载平衡时运行,其三相电流基本相等,配变内部每相压降也基本相同,则配变输出的三相电压也是平衡的。假如配变在三相负载不平衡时运行,其各相输出电流就不相等,其配变内部三相压降就不相等,这必将导致配变输出电压三相不平衡。同时,配变在三相负载不平衡时运行,三相输出电流不一样,而中性线就会有电流通过。因而使中性线产生阻抗压降,从而导致中性点漂移,致使各相相电压发生变化。负载重的一相电压降低,而负载轻的一相电压升高。在电压不平衡状况下供电,即容易造成电压高的一相接带的用户用电设备烧坏,而电压低的一相接带的用户用电设备则可能无法使用。所以三相负载不平衡运行时,将严重危及用电设备的安全运行。
    6、电动机效率降低
    配变在三相负载不平衡工况下运行,将引起输出电压三相不平衡。由于不平衡电压存在着正序、负序、零序三个电压分量,当这种不平衡的电压输入电动机后,负序电压产生旋转磁场与正序电压产生的旋转磁场相反,起到制动作用。但由于正序磁场比负序磁场要强得多,电动机仍按正序磁场方向转动。而由于负序磁场的制动作用,必将引起电动机输出功率减少,从而导致电动机效率降低。同时,电动机的温升和无功损耗,也将随三相电压的不平衡度而增大。所以电动机在三相电压不平衡状况下运行,是非常不经济和不安全的。

三相16平方铜钱能承受多少千瓦

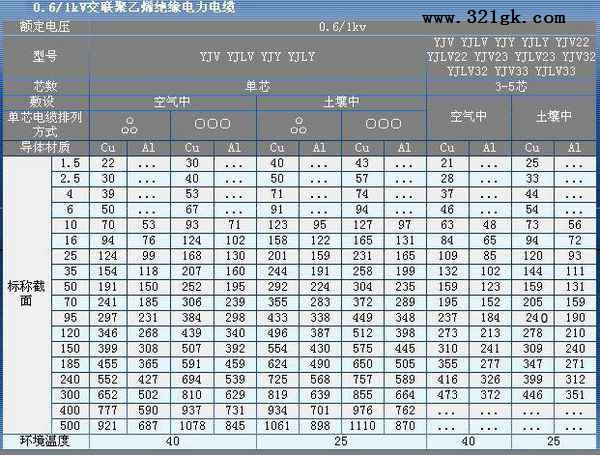

根据导线安全载流量表查询得,16mm2铜芯聚乙烯电缆在常温下的安全载流量为91A,三相四线供电计算得出额定功率在53KW左右!
首先,16平方的铜芯线的载流约在94A。
根据三相功率计算公式 功率=电压*电压相位*电流*功率因数。
即380*1.732*94*0.85,约为52.5KW。
