单母线分段和单母线不分段的区别 母线干线馈电单元

时间:2017-05-08 08:40来源:未知 作者:admin 点击:
单母线分段和单母线不分段的区别-母线干线馈电单元
单母线分段接线:用分段断路器断路器断路器断路器或分段隔离开关将单母线接线中的母线分成两段,将变压器和铁路分别接到两段母线母线母线母线上的电气主接线。
单母线分段接线(sectionalized configuration)用分段断路器或分段隔离开关将单母线接线中的母线分成两段,将变压器和铁路分别接到两段母线上的电气主接线。它区分为用断路器分段和用隔离开关分段的单母线分段接线两种。右图第一种接线方式中,当一段母线上发生故障、母线隔离开关发生故障、或线路断路器拒绝动作时,分段断路器将自动断开故障母线段,或断开连接有拒绝动作断路器的母线段,使无故障母线段能继续运行。此外,还可以在不影响一段母线正常运的情况下,对另一段母线或其母线隔离开关进行停电检修。
单母线分段接线具有与单母线接线相间的简单、方便和占地少的忧点,而且提高了供电的可靠性。除了发生分段断路器故障外,其他设备发生故障时都不会使整个配电装置停电。用隔离关分段的第二种单母线分段接线的可靠性要稍差些,任一段母线故障时将短时全部停电,待打开分段隔离开关后,非故障段母线才恢复供电。对于重要负荷,可从两段母线上分别引出线路向该负荷供电。单母线分段接线的缺点是:当一段母线或一组母隔离开关发生永久性故障并需要较长行检修时,连接在该段母线上的线路和该段母线将较长时间停电。这种接线多用于 10 kV~35 kV铁路变、配电所,城市轨道交通直流牵引变电所和主变电所,以及100 kV电源进线回路较少的交流牵引变电所。

母线干线馈电单元

在输配电领域中,馈电单元是指可以取电的部分,即可以接入用电负荷的单元;有分接线、动力箱、动力柜、配电箱等等。简单的说就是由电源端向负载端供电的单元叫馈电单元。
  这个单元由变压器、高、低压开关柜、蓄电池屏等一次设备组成负载。

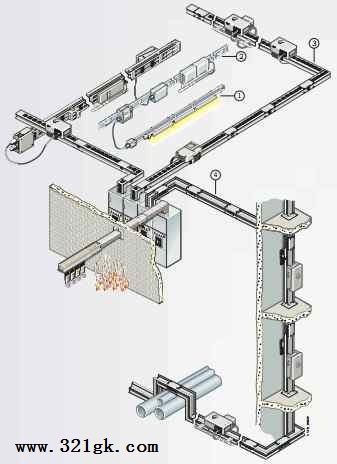

1. 快速安装、流线化设计的CD-K照明母线系统
    CD-K母线系统设计应用电流为25A~40A。该系统为欧洲工厂制造,它特别适用于外观比较重要的场合,如百货公司,超级市场或家具店,为它们照明或小负载提供高效的电力供应。该系统提供的防护等级为IP54,添加附件情况下可达IP55,能在比较潮湿的环境中使用,比如在温室中。
结构特点
    干线单元:提供长度为2m或3m的母线干线单元单相三线、双向母线、三相五线等种类,分接点标准间隔为0.5m或1m,额定电流为2X25A,30A,40A,2X40A。
    终端法兰:防止用户直接接触母线两端。
    馈电单元:分进线馈电单元和终端馈电单元连接母线和电缆。
    插接单元:三线型和五线型插接单元,可选择带熔芯的提高保护,外部可以看到插接单元的相位调整。
    安装组件:快速安装组件方便快捷。
2.       BD1空气绝缘型母线系统——新型的配电系统
    BD1母线系统电流从140A~700A,是一种新型的封闭式配电系统,广泛应用于中小型负载的配电,具体场所有工厂、高层建筑、实验室、展览中心等。BD1母线系统机械强度高、绝缘性能强,且具有操作简便、配置齐全、重量轻等优势特征。

结构特点
    直线段BD1母线系统直线单元最大标准长度为:3.2m。
    插口单元:每隔0.4m有一插口。
    防护等级:IP34或IP54.
    膨胀节单元:适应母线系统的热胀冷缩,BD1母线槽每隔50米加装一套膨胀单元。
    插接箱:电流等级16A~350A。
    透明的全绝缘树脂外壳。
    箱盖设计有隔离开关,打开插接箱时,所有电源自动关闭,可保证操作人员的安全。
    联锁:防止母线处于通电状态时打开插接箱门。

3.性能可靠的LD空气型母线系统
    LD系统标准的额定电流为1000A~5000A,该系统作为大电流的输配电,用于电力变压器和低压配电屏以及重型负载的连接。它具有安装迅速、使用方便、安全可靠等特点。该母线槽系统适用于汽车制造、电机制造业、工业用电炉以及高层建筑的供电等领域。

系统可靠、安全
    IP31母线系统带散热孔的罩盖提高了散热性能,从而能够提供较大的载流量。封闭的罩盖防护等级高达IP54,能适应任何恶劣环境的使用。母线槽体具有较高的刚性。由于充分考虑了热变形对系统的影响,从而保证了系统使用的可靠性。先接后断的地线、零线、保证了用电时的人身安全。

防火
    防火在高层建筑中显得非常重要,所以LD母线在高层建筑中使用应采用专用防火栅。在刚发生火宅危险时,它能阻止烟、火、热通过母线槽单元蔓延到临近房间或楼层,甚至能防止灭火时水的渗透。防火时间为120min。

4XL密集母线系统——灵活可靠的配电系统
    XL母线槽为密集型系统,内部采用典型的三明治结构,是一种灵活可靠的配电系统,设计合理、性能优越、具有稳定可靠、配电效能高、散热好、电压降低、耐机械冲击和安装简便等特点。电流从400A~5000A,能满足不同用户群的配电需求。防护等级最高可达IP65,
可应用在任何恶劣环境的场合。外壳采用优质的铝镁合金,同时外壳可作为100%接地导线。设有双N排系统,故能满足许多工程中200%中性线的要求。产品绝大多数原材料从国外进口,铜排镀铅锡或镀银,既降低接触电阻,也提高母排载流量。
快速安装、节约成本
    专用连接器保证了整个系统安全、快速地安装,安装时无需专用工具,并可预防错相安装。科学的设计为用户节约了成本,争取了时间。
结构特点
    直线段:母线槽系统采用铜排或铝排作为导体;标准长度为0.5~3.0m;直线段可以双面设置插接口;母线槽表面颜色可以由用户自行选择。
    始端进线单元:提供与变压器、大型设备或低压配电柜的连接。
    换向单元:可以方便地改母线槽系统的方向,解决布置难题并节省空间,具有L型、Z型和T型等类型。
    变容节单元:实现电流从大安培至小安培的转换,为用户提供更加经济的输配电环境。
    膨胀节单元:适应母线系统的热胀冷缩。
    软连接:实现与变压器的可靠连接,减少因变压器震荡而对整个配电系统带来的影响。
插接箱:
    -插接箱内部可加装熔断器或断路器进行保护,元件的型号可以由用户自行选择。
    -内部联锁:XL插接箱带有内部联锁机构,以防止在通电的情况下,插接箱门被打开。
    -独特的防错相插接:插接箱上自带的定位装置,可有效地预防错相插接。
    -插脚:所有插脚均镀银处理,以提高其电气性能。 (责任编辑:admin)
