三级配电二级保护是什么意思建筑工地一级二级三级配电箱定义

三级配电
《施工现场临时用电安全技术规范》要求，配电箱应作分级设置，即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱以下就是用电设备，形成三级配电。
两级保护
主要指采用漏电保护措施，《规范》规定，除在末级开关箱内加防漏电保护器外，在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体形成两级保护。
　　什么是三级配电系统
　　三级配电系统一般设置的是室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。
三级配电箱中的动力配电箱与照明配电箱应该分别设置，如果合置在同一配电箱里，动力和照明路线就要分路设置，照明线路接线应该接在动力开关的上侧配电系统中的开关箱应该是由末级分配电箱配电，开关箱内应一机一闸，每台用电设备应都有自己的开关箱。
而总配电箱就应该设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。配电箱和开关箱应设在干燥、通风及常温场所。不能设在有严重损失作用的瓦斯、烟气、蒸汽、液体及其他有害介质附近，也不能设在容易受到固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。
配电箱、开关箱周围空间要有足够大，周围不能乱放杂物。
安装的时候要端正、牢固，移动式的箱体应设在坚固的支架上，固定式的配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。
而其中的导线进线口和出线口要设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
三级配电:配备总配电箱、分配电箱、开关箱三类标准电箱。开关箱应符合一机、一箱、一闸、一漏。三类电箱中的各类电器应是合格品；
三级保护:现场施工用电必须做到总配电箱、分配电箱和开关箱中均要安装漏电保护器。
两级保护:选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。
　　二级配电箱：
　　配电箱、配电柜、配电室以及配电系统等内容大放送！　　适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计。符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。二级箱采用内外门设计，外表喷塑。安全美观，防雨箱顶适合野外工作。　　二级配电箱要离地1.5M放置　　总开关60A—— 100A　　照明开关16A—— 16A 两相漏电开关　　空调1.5P—20A—— 20A两相漏电开关　　电热水器8000W+洗衣机—— 60A两相漏电开关（因为没有40A的开关，只有32A的）　　插座开关16A —— 16A　　主要用电器为冰箱、电磁炉、微波炉　　空调开关需要更换，总开关也需要更换。　　总开关不用带漏电。分支开关带漏电保护最好。因为人体通过30mA会致命危险。漏电开关的动作电流是15—30mA。

建筑工地一级配电箱二级配电箱三级配电箱定义

一级配电箱是从变压器引入三相电源，地线，零线施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好，内带计量系统安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置
总开关60A——DZ47-63 100A
照明开关16A——DZ47-63 16A 两相漏电开关
空调1.5P—20A——DZ47-63 20A两相漏电开关
电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）
插座开关16A ——DZ47-63 16A
主要用电器为冰箱、电磁炉、微波炉
空调开关需要更换，总开关也需要更换。
总开关不用带漏电。分支开关带漏电保护最好。因为人体通过30mA用致命危险。漏电开关的动作电流是15—30mA
目前市内配电用线一般都是4平方的，有点已经用到6平方的。
三级配电箱是电器设备自身的控制柜。三级配电即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

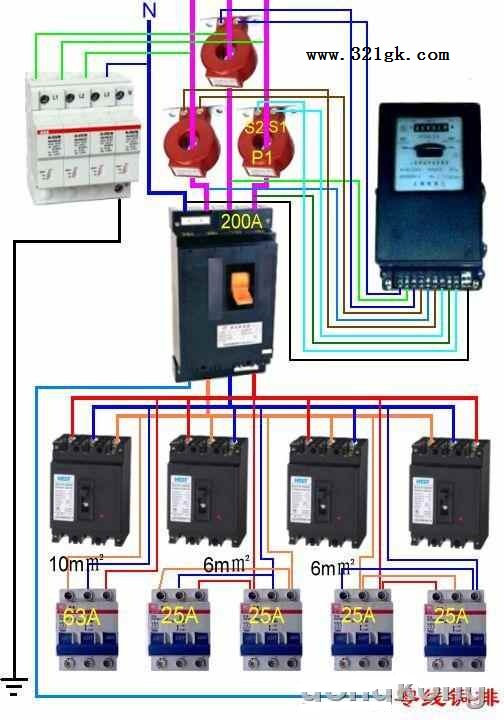

三级配电箱电路图
