电气原理图转化为电气接线图流程电气原理图识读方法讲解

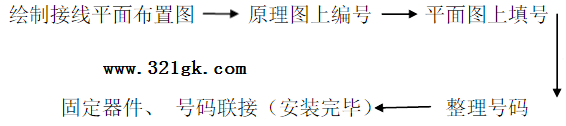

一、电气原理图转化为接线图的流程：

二、绘制平面布置图：
拿到原理图先看上面有哪些器件，设计一下这些器件位置如何安放，根据柜（盘）空间绘制平面布置图。
再在平面布置图上绘出原理图中所有的元件符号，就形成了我们的接线基图-接线平面布置图。绘制符号可按布置图逐个器件依次完成，也可按原理图的顺序完成。

三、原理图上编号：
编号由上开始向下进行，每经过一个元件编入一个号码，直到本列编完后向右继续编第二列，第三列，直至编完所有行列，使每个元件两端都有一个号码。
编号定则：同一个原理图上每个“编号”只能使用一次。

四、布置图上填号：
将电气原理图的号码填入平面布置图所对应的器件上。

五、整理号码；
整理号码相对复杂电路而言，目的是使布置图上相同的号码趋于集中便于接线，（尽量使“同号”相邻或处于器件的同侧）整理号码根据”填号定则”进行。

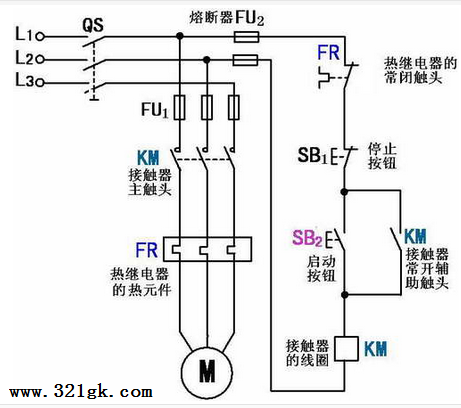

如何看电气原理图?电气原理图识读方法讲解

如何看电气原理图?电气原理图识读方法讲解1.电路的结构形式和所能完成的任务是多种多样的，就构成电路的目的来说一般有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。
2.电气图的布局要求重点突出信息流及各功能单元间的功能关系，因此图线的布置应有利于识别各种过程及信息流向，并且图中的各部分之间的间隔要均匀。对于因果关系清楚的电气图，其布局顺序应使信息的基本流向为自左至右或从上到下。在电子线路中，输入在左边，输出在右边。
3.电器元件工作状态的表示方法所有电器元件均按自然状态表示。所谓“自然状态”或“自然位置”是指电器元件或设备的可动部分处于未得电、未受外力或不工作的状态或位置。

看图方法：
1、看主回路。
2、在看控制回路。控制回路要求是从上到下，从左到右。
3、看图前必须搞清楚各电器符号含义才能方便看图。 (责任编辑：admin)
