什么情况下会导致交流接触器跳接触器特点互锁正反转电路图

什么情况下会导致交流接触器跳
　　接触器跳闸一般是其控制回路的某个元器件的触点断了。或者电源线太小或负载过大造成接触器线圈欠压。电压不稳,或者交流接触器老化损坏.接线点接触不好也一样会跳.时间延时常开应该有两组的吧?你换另外一组常开触头试试.如果还不行,你可以先甩开时间继电器直接接上看看跳不跳,一般都不会跳,除非时间继电器之前的线有问题.如果不跳那就是时间继电器问题啦.

接触器的特点

接触器是电力拖动和自动控制系统中应用最普遍的一种电器。主要用来频繁地远距离接通和分断交直流主电路或大容量控制电路。除了控制电动机外，还可用于控制照明、电热、电焊机和电容器等负载。组成部分有：电磁系统、触头和灭弧系统、辅助触头、支架和外壳等。其工作原理是：电磁系统把电能转变为机械能，使触头系统进行分、合闸操作，从而完成电路的接通和分断，辅助触头则起信号和连锁作用。
　　交流接触器的用途和结构特点：
　　交流接触器广泛用于电力传动系统中，作为频繁或分断带负荷电路的控制电器，交流接触器为电动操作，所以适合于远距离操作及自动控制系统。
　　交流接触器不具有过电流保护功能，因此在线路中使用需要与带有过电流保护功能的电器配合使用。如配合熔断器、动空气断路器、热继电器等。交流接触器由电磁系统、触头系统、灭弧装置及机构附件组成。电磁系统包括电磁线圈和静、动铁芯。
　　静铁芯在下、动铁芯在上，电磁线圈在静铁芯上。当电磁线圈通电时，静、动铁芯即被吸合。触头系统包括一组三相主触头及两个常开，两个常闭辅助触头。主触头和动铁芯连在一起。主触头为双断口，用来接通主电路。辅助触头则接在控制回路中，以实现各种控制方式。灭弧装置一般为陶瓷制成的栅式灭弧罩，用来及时熄灭因断开大电流而产生的电弧。
　　结构用来支撑、固定各工作部件，并起到电气绝缘的作用。当需要接通主电路时，先接通交流接触器的电磁线圈，电磁线圈通电后，产生磁力将动铁芯吸合，连在动铁芯上的动触头随之接通电路。当电磁线圈断电后，吸力消失，动铁芯由于弹簧的作用力而分离，触头随之切断电路。这种特性形成了交流接触器的失压保护功能。

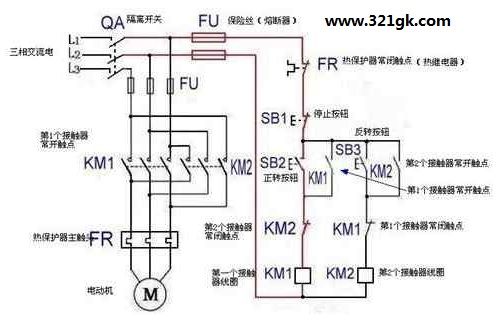

接触器互锁正反转电路图

接触器互锁：就是在正转的接触器上的常闭辅助触点上接入反转控制电路,当正转接触器动作时带动反转电路断开（反之则反）,达到安全转换的目的. (责任编辑：admin)
