交流接触器怎么看大小交流接触器怎么接指示灯

交流接触器怎么看大小
　　型号中前两位数字是电流的安培数，后两位是辅助触点的数量，如XXX1610.表示为16安培，1个辅助常开，0个辅助常闭。
　　从用途来角度，交流接触器可分为：一、工业用接触器，多为通用型号,常见型号主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列；二、建筑及家用接触器，ABBESB系列、悍客HBC1系列、正泰NCH8系列、西门子3TF系列、施耐德ICT系列等。
　　交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
　　不同型号的适用范围:
　　1、CDC1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。产品符合GB 14048.4和IEC 60947-4-1等标准。
　　2、CDC3-9~110交流接触器(以下简称接触器)主要用于交流50Hz(或60Hz)、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作(运行)可能发生过载的电路。符合标准:GB 14048.4、IEC 60947-4-1。
　　3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。产品符合GB14048.4和IEC60947-4-1等标准。
　　4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。并可与CDR7或其他适当的热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载或断相的电路。符合标准:GB 14048.4 IEC 60947-4-1 。
　　5、CJX2系列交流接触器主要用于交流50Hz或60Hz、额电气符号定绝缘电压690V,在AC-3使用类别下，额定工作电压380V、额定工作电流至620A的电力系统中，供远距离接通和分断电路及频繁地起动和控制交流电动机。并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
　　6、CJX5系列交流接触器适用于交流50Hz或60Hz，额定工作电压至660V，额定工作电流至100A的电力线路中，用作远距离接通及分断电路和频繁起动及控制交流电动机。

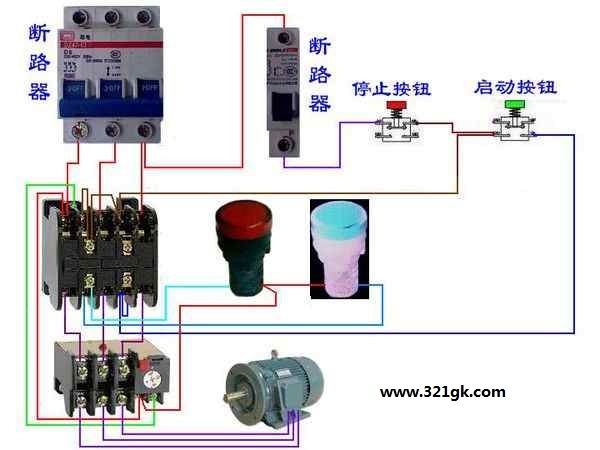

交流接触器怎么接指示灯

通过交流接触器的辅助触点接入，要求接触器动作后指示灯亮就接常开触点，要求断开亮，就接其常闭触点，如触点不够就外加。
