交流接触器与中间接触器的区别 交流接触器自锁互锁接线方法

时间:2017-03-15 09:51来源:未知 作者:admin 点击:
交流接触器与中间接触器的区别-交流接触器自锁互锁接线方法
交流接触器主要通断强电流,比如电动机,中间继电器顾名思义就是中间转化,所以常用于小电流或者低电压来控制接触器或者其他继电器,中间继电器通常要比交流接触器体积要小。中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。 它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。新国标对中间继电器的定义是K,老国标是KA。一般是直流电源供电。少数使用交流供电。
 常用控制电器——交流接触器:在电器控制电路中,分为控制电路和主电路。交流接触器是常被用来接通或断开电动机或其他设备的主电路。每小时可以开闭数百次。在电路中,常与按钮配合使用。

交流接触器自锁互锁接线方法

交流接触器自锁互锁接线方法:

下图中均只出现辅助触头。

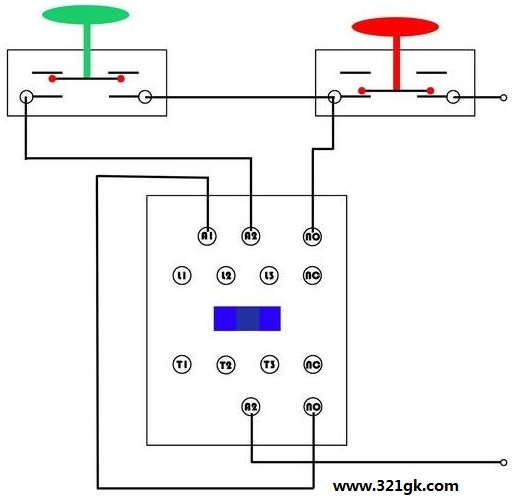

自锁▼

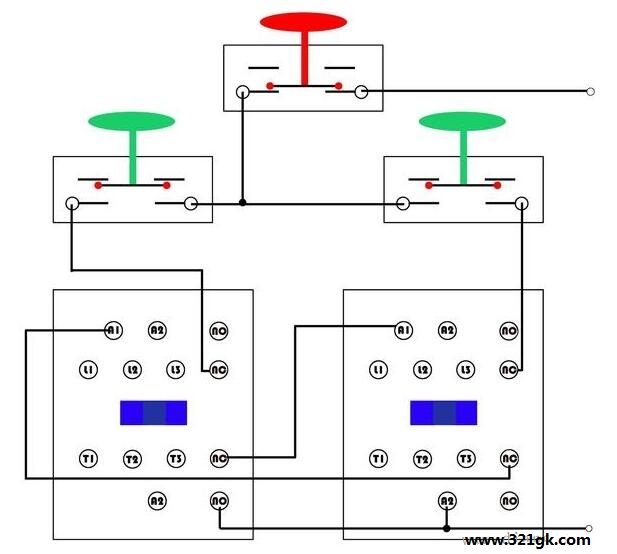

互锁▼
