交流接触器电气故障案例分析交流接触器的正反转怎么接

  案例1：一台CJ10-20交流接触器，通电后没有反应，不能动作。
原因分析：电磁机构中，线圈通电后会产生磁场。在磁场的作用下，固定铁心与衔铁之间产生吸力，带动触头动作。接触器通电后不动作的原因有线圈断线、电源没有加上、机械部分卡死等。
检修方法：首先查外电源，结果正常；再查接触器线圈引线两端电压，结果正常；再拆下电源引线，查线圈电阻，为无限大，确定线圈断线。打开接触器底盖，取出铁心，检查线圈，发现引线从线端根部簧片处折断，其余部分完好。将簧片重新焊上，装好接触器，通电试验，恢复正常。

  案例2：一台CJ10-20交流接触器通电后，线圈内时有火花冒出，伴随冒火现象，接触器跳动。
原因分析：有火花冒出，说明接触器线圈回路在接触器通电时有断路或短路现象，而接触器跳动，说明线圈通电过程中有间断现象。据此，问题应出在电气回路。
检修方法：拆开接触器，取下铁心，检查线圈回路，发现线圈引线与端头簧片之间已断裂。只是由于引线本身的弹力，使断头仍与引线端头相连。在接触器动作时，受到振动才造
成线圈回路时断时开，并在断头处产生火花。取出线圈与卡簧，焊牢组装后通电试验，恢复正常。

  案例3：一台内燃机起动器，通电后能工作，但输出电压只有25V，达不到正常时的36V。
原因分析：电压较低有多方面的原因。这是一台可控硅控制的直流电源，因此造成输出电压较低的原因可能有：①外电源电压低；②变压器故障；③整流部分故障。
检修方法：依据先易后难的原则，先查电源进线，三相之间电压均为380V，结果正常；再查螺旋式熔断器后电源电压，三相之间也为380V，结果也正常；最后检查变压器输入电压，除U、V相之间为380V外，其余相间均不正常，偏低较多。再查接触器主触头，主触头均有不同程度的烧蚀现象，其中有一对触头已烧坏，不能接通。更换接触器，故障排除。

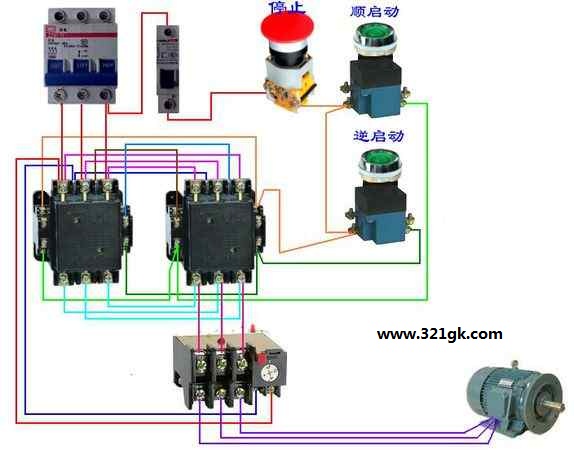

交流接触器的正反转怎么接

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
