电机6根线怎么接?怎么判断首尾-用万用表检查方法

三相电动机里面的六根出口线就是三相绕组中，每一相绕组的两个引出线。

按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注线号(旧标为D1，

D4，D2，D5，D3，D6)。其中U1、U2表示第一相绕组的头、尾端；

V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别，相同数字表示同为头或尾。检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。

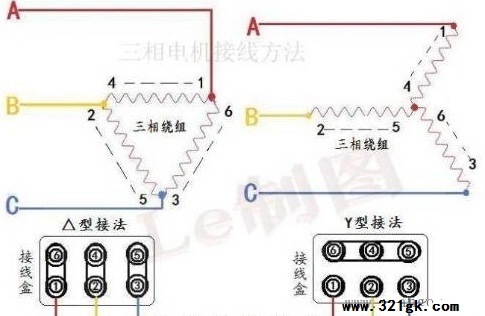

电动机接线方式分为星形(Y)、三角形(△)两种连接方法。如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。

关于降压启动，6根电机线混乱，我感觉这种方法操作起来最简单，我没操作过，不知道效果怎样。有操作过的同学可以来说明下。

用万用表检查方法

①判断各相绕组的两个出线端。用万用表电阻档分清三相绕组各相的两个线头。

②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

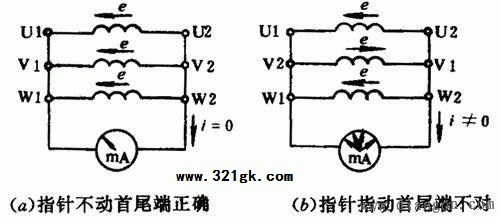

③按图1-2接线，判断首尾端。用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的，若指针有偏转，说明其中有一相首尾端假设编号不对，应逐相对调重测，直至正确为止。
