220v空调冰箱压缩机接线图 空调器压缩机用电动机结构原理

时间:2017-03-31 11:38来源:未知 作者:admin 点击:

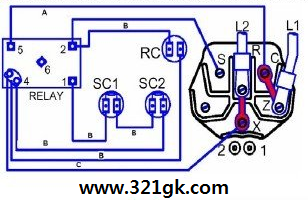

220V压缩机如何接线?220v空调冰箱压缩机接线图-空调器压缩机用电动机结构原理
220V压缩机如何接线
C.公共,R.运行,S.启动;如果没标识,记住:左上为运转;右上为启动,下为回路!
  空调压缩机运行绕组和启动绕组的区分最好根据供应商规格书标注要求操作。接线方法:(C公共端)接电源火线(L)、(R运行绕组)接电容再接电源零线(N)、(S启动绕组)接电容另一端。


  如果发现压缩机接线端无标志,可用万用电表(Rx1Ω挡)测量方法:分别对3个端子电阻测量,如果在两个端子测出电阻值最大时,未测那个端子就是公共端(C),(运行绕组电阻+启动绕组电阻=测量电阻值最大)。确定公共端(C)后,可利用公共端(C)分别测运行绕组电阻和启动绕组电阻。(基本判端:(C-R)运行绕组电阻比(C-S)启动绕组电阻小)。
  如日立(H833压缩机)这一规格,运行绕组比启动绕组电阻大。其它压缩机都是运行绕组比启动绕组电阻小。绕组电阻测量方法:
  ①C端与R端之间的电阻为 主线圈绕组;
  ②C端与S端之间的电阻为 副线圈绕组;
  ③测量后的绕组与规格值进行比较,误差在+/- 0.1Ω为合格。

空调器压缩机用电动机结构原理

空调器压缩机用电动机有单相(220V)及三相(380V)两类。小型家用窗式及分体式空调器均采用单相、感应交流电机,对大中型其它空调器却配有三相电机。

单相电动机

窗式空调器中压缩机使用的单相电动机,按启动方式分类,一般有四种类型:

(1)阻抗分相式(RSIR:用于制冷量小的空调器;

(2)电容分相式(CSIR):在启动绕组中串联一只启动电容,以提高启动转矩,一般用于制冷量3kW左右的空调器上;

(3)电容启动、电容运转式(CSR型):这种电动机不仅有较高的启动转矩,而且承受的负载较大。在电路中,运转电容器与启动电容器井联,运行时启动绕组仍与运行绕组同相连接,启动绕组可承受一部分负载。运转电容能改进功率因数,提高效率,减小电流。它通常使用在0.75kw以上的制冷压缩机中。

(4)电容运转型(PSC型) 在启动绕组中串联有运转电容器,无启动电容器及绕组的切断装置。这种电动机具有启动转矩低,功率因数高、运转电流小的优点,大多应用于房间空调器和小型商用空调器中。

风扇使用的单相电动机一般采用电容分相式。要求这种电机噪声低、运转平稳、振动小、效率高、重量轻、体积小,且能调节转速(一般分“高”、“中”、“低”三档或“高”、“低”二档)。



风扇电机连线图



脉冲电动机

在节能型的变频式空调器中控制制冷剂流量的是电子式膨胀阀。这种阀动作速度快,要能适应压缩机转速的不断变化,以及时调节供给蒸发器的制冷剂流量。电于式膨胀阔采用脉冲电动机驱动。

三相电动机

在旅馆、工厂、实验室等场合使用的空调器,多采用三相电源,其电动机为三相鼠笼式感应电动机,这里不作详细介绍。

关于电动机的启动装置和保护装置,其结构和原理与电冰箱中采用的基本类似,不再重复。
