无霜电冰箱电路工作原理图解 分体式空调器电路工作原理图解

时间:2018-08-28 07:35来源:未知 作者:admin 点击:
无霜电冰箱电路工作原理图解-分体式空调器电路工作原理图解

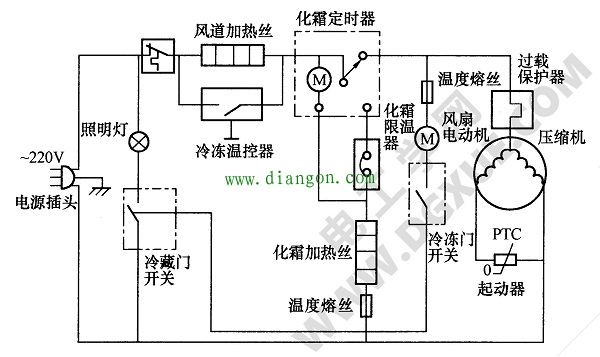

如下图所示为某型号型无霜电冰箱电路。电路采用风冷方式,具有自动定时化霜功能。当电冰箱通电后,若冷冻室温度比较高,则冷冻室温控器闭合,使压缩机得电进行制冷,同时风机和小电机得电,吹出冷风进入冷冻室,进行热交换。化霜定时器的小电动机运行,进行计时。当化霜时间到时,化霜定时器接通化霜加热丝,定时器的小电机被短接,停转。随着电加热丝加热,蒸发器的霜融化。

无霜电冰箱电路图

当温度达到化霜限温器的动作值时,其触点断开,停止化霜,同时定时器小电机得电开始运转,带动触点脱开化霜静触点,闭合了压缩机制冷静触点,使压缩机继续进行制冷。当冷藏室内的温度达到预定值时,温控器动作,断开整个电路电源,压缩机、风机、定时器的小电动机都停转。


分体式空调器电路工作原理图解



分体式空调器将一部分噪声源移至室外,以满足人们对室内安静的要求,一般将压缩机、冷凝器及其风机放在室外,构成室外机组,把蒸发器及其风机放在室内,构成室内机组。室内机组有壁挂式、吊顶式、嵌入式、落地式和台式等多种形式,但基本构成和原理大同小异。

分体式空调器电路图

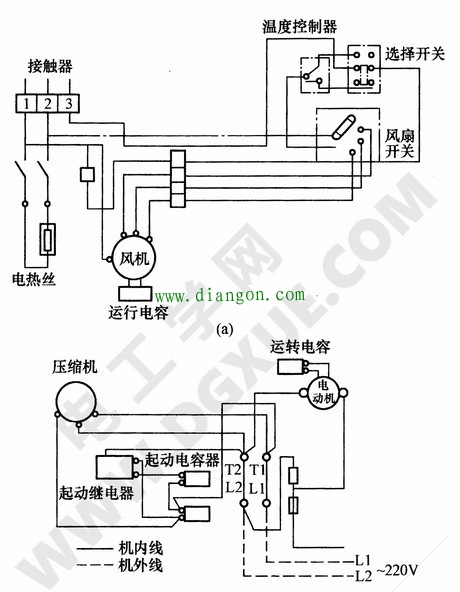

如下图所示是典型的分体式空调器电路,其中上图为室内机组;下图为室外机组。室内机组的风扇电动机采用电容运转PSC电路,风扇开关有高速(强风)和低速(弱风)的选择。室内机组还有冷、热选择开关;温度控制器可以有强冷、弱冷、强热和弱热的选择。室外机组由压缩机、冷凝器及风机组成,图中压缩机电动机采用电容起动电容运转的方式,并采用电压式继电器。室外机组冷凝器风扇电动机采用电容运转方式。图中实线为内接线,虚线为外接线。
