二极管反向恢复时间Trr的研究 图解

时间:2018-01-26 08:30来源:未知 作者:admin 点击:
二极管的反向恢复时间Trr是指二极管截止后,从导通到关断所用的时间。做开关电源的都知道,这个参数很重要,但雅帆为了写这篇文章,查了很多二极管资料,里面都没有标出。自己
二极管的反向恢复时间Trr是指二极管截止后,从导通到关断所用的时间。做开关电源的都知道,这个参数很重要,但雅帆为了写这篇文章,查了很多二极管资料,里面都没有标出。自己动手丰衣足食,测试过程与大家分享。如果感觉数据对你重要可以收藏,如果认同我的方法可以转发哟,让更多的人交流。只不过本次测试并不是严格按Trr定义来测的,所以只对本次实验条件数据作保证。

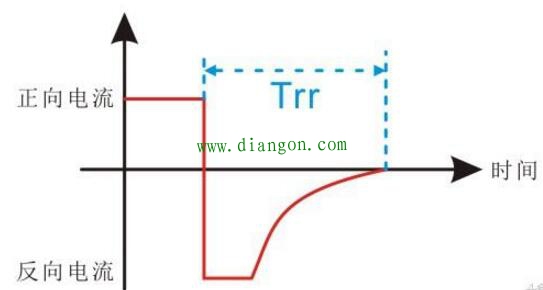

反向恢复时间Trr的定义
使用的设备为:泰克TDS1012C-SC示波器,普源DG1022信号发生器。这两个设备打配合真是太强了,哈哈。
测试对象:M7(1N4007)塑料硅整流二极管,SR260肖特基二极管。

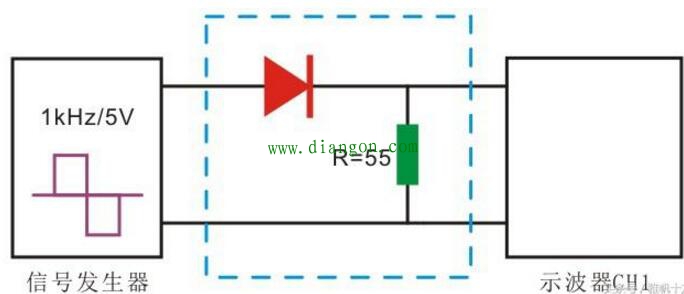

测试电路如下,其中取R上的电压,也既是电流信号。


测试电路

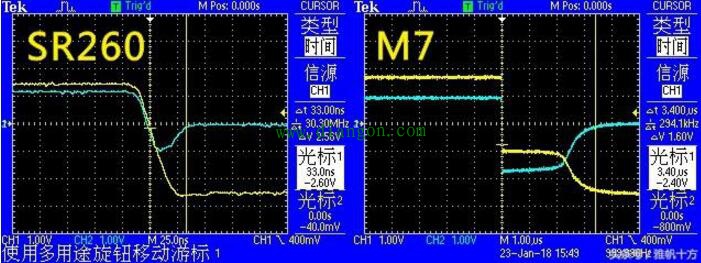

测试结果如下:


测试对比
结论:可见肖特基二极管速度确实比较快,大概是M7的100倍。这也说明了为什么M7只能用于50Hz交流电整流,而SR260可以用作电子变压器次级50kHz整流。如果开关速度不合适,二极管相当于没有截止功能,发热会很严重。
