高低压电气故障分享两起拍摄过图片的案例

时间:2018-03-14 10:28来源:未知 作者:admin 点击:
近期本人处理了多起高低压电气故障,在此分享两起拍摄过图片的案例,并对其略做分析,希望能给各位电工同仁带来一些警示作用。 首先大家看到的是一家工厂内真空管炸裂烧毁的真




  近期本人处理了多起高低压电气故障,在此分享两起拍摄过图片的案例,并对其略做分析,希望能给各位电工同仁带来一些警示作用。


     首先大家看到的是一家工厂内真空管炸裂烧毁的真空交流接触器。近年来由于较传统的CJ接触器灭弧性能好、使用寿命长等优点真空交流接触器在工控线路当中被广泛使用。就本例故障来说,实属典型的接触器选型不当造成的!该厂所控为三相380V;45KW异步电动机,为轻载直起方式。根据计算公式轻易可得该电机额定电流为85A(铭牌标注为86A),该机虽为轻载但启动电流依然高达400——500A。可是该电机所配真空交流接触器额定电流仅为250A!电动机频繁使用一段时间后,在大电流冲击的作用下,接触器真空灭弧室的真空度急剧下降,直至不堪重负而击穿炸裂!针对该故障本人建议这家工厂选用合适的软启动器或者变频器进行控制,不然故障很难根治。

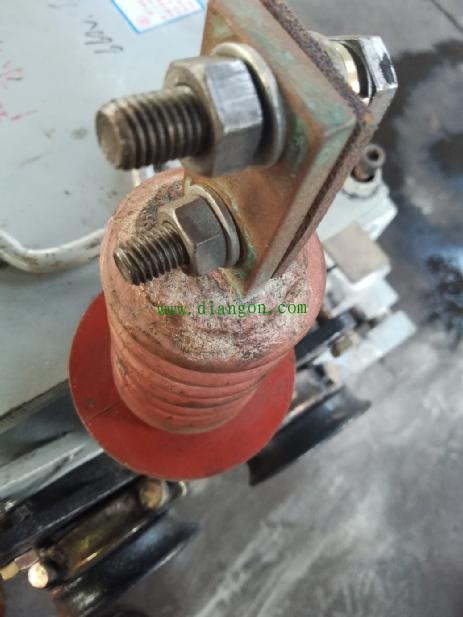

     下面再来看这是一处变电站所用10KV高压绝缘接线端子。该高压接线端子因为绝缘性能老化而出现绝缘击穿故障。此例故障根结在于人为的检测、巡查工作落实不到位所致。因该绝缘端子击穿而引发的高压接地故障导致某工业园断电达4小时之久,经济损时过百万!
