一、简介‍‍

　　纸箱印刷机是能够将所需的文字、图案及其它信息印至纸箱箱体表面的印刷设备，它一般包括装版、涂墨、压印、输纸等工艺流程。纸箱印刷一般有单一印刷、印刷带开槽/模切、印刷开槽/模切、粘箱及联动生产线等。此系统只控制印刷机的开槽部分，专为在超长纸板上开槽所设计。

‍‍二、工艺要求‍‍

任意长的纸板两头开槽，两头的切头长度可任意设定。

纸板在切槽时，必须保证切槽轴和送纸轴线速度同步。切槽轴的启停需要平滑过渡。

两种模式：两头切槽或全切（切槽轴和送纸轴一直同线速度运行）。

‍‍三、方案‍‍

　　该控制系统采用维控人机界面LEVI700LK触摸屏、PLC主机采用LX3VE-1212MT构成。
1.LX3VE系列PLC具有电子凸轮功能，利用电子凸轮的飞剪方式即可保证送纸轴和切槽轴的速度同步，也可完成切槽启停的平滑过渡。
2.通过改变飞剪的启动点可以实现纸板的两头开槽。
3..使用维控3VE系列plc的电子齿轮指令，可以保证切槽轴和送纸轴线速度绝对的同步。

‍‍四、程序简要介绍‍‍

HMI程序

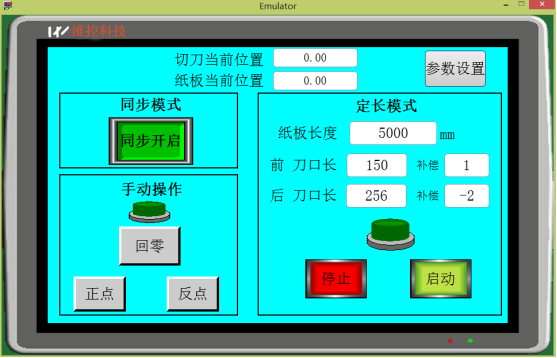

主画面

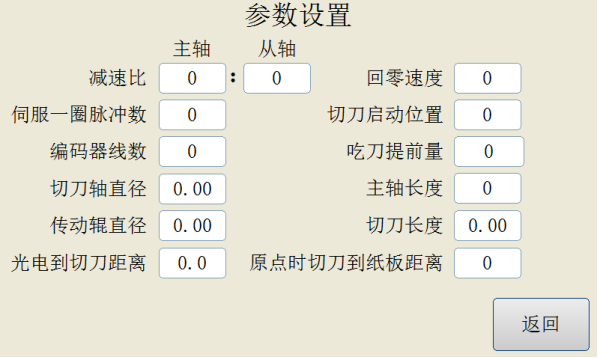

参数设置

PLC部分程序：

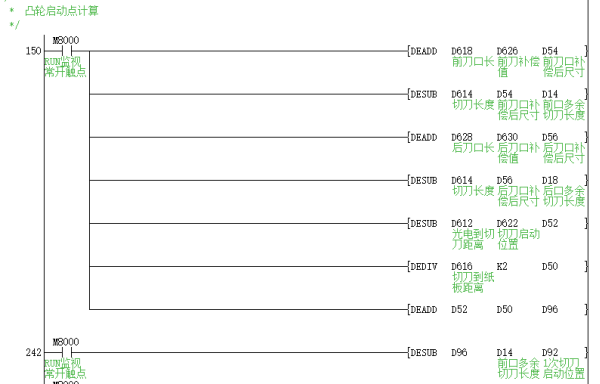

第一次启动点计算

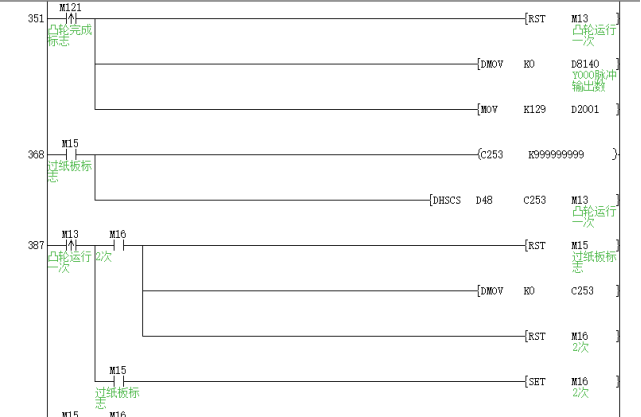

第二次启动点计算

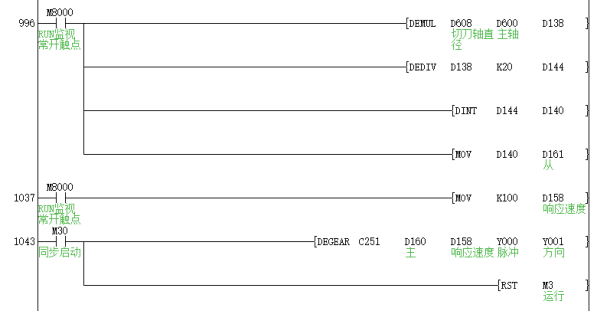

全切模式（电子齿轮）

五、工程总结

1、此系统不受纸板长度、切刀长度、切口长度影响，可任意设定，任意加工。
2、依靠维控LX3VE系列plc的电子凸轮和电子齿轮指令，可实现送纸轴和切槽轴的线速度同步，从而保证了纸板切口的高质量。
3、维控plc的电子凸轮功能启动方式灵活多样，此系统使用了非周期凸轮的外部启动方式，不受电子凸轮运行的影响，可根据测量出的误差进行实时调整。
