管廊监控

综合管廊已经成为现有城市发展的最热门词汇，然而现阶段的综合管廊监控技术还是沿用传统的监控系统，仅仅对设备状态和现场的情况进行简单的信息采集和记录，而针对后期的维护和预测、人员的参与性和系统安全方面都没有太多的系统性发展。菲尼克斯电气作为自动化系统整体解决方案的供应商，针对传统的综合管廊监控系统的不足，采用了无线接入技术、实时以太网技术、IT控制技术，融合管廊实际应用需求，打造最新的智慧管廊监控系统方案。

双鱼岛管廊项目概况

双鱼岛项目位于漳州招商局经济技术开发区，是国务院批准的首例经营性用海项目。项目呈双鱼环抱圆形，半径840米，规划面积221.67公顷，其中填海形成陆域面积182.30公顷，岸线11.7公里。2010年2月，双鱼岛项目正式开工建设，预计到2024年完成全面开发。

基于物联网、云计算等新一代信息技术工具和方法，将打造一个科技化智慧双鱼岛。智慧双鱼岛的建设内容主要包括物联网基础设施和运营服务中心两部分。其中双鱼岛管廊项目更是智慧管理系统的重要组成部分，是双鱼岛成为智慧岛的重要保障。

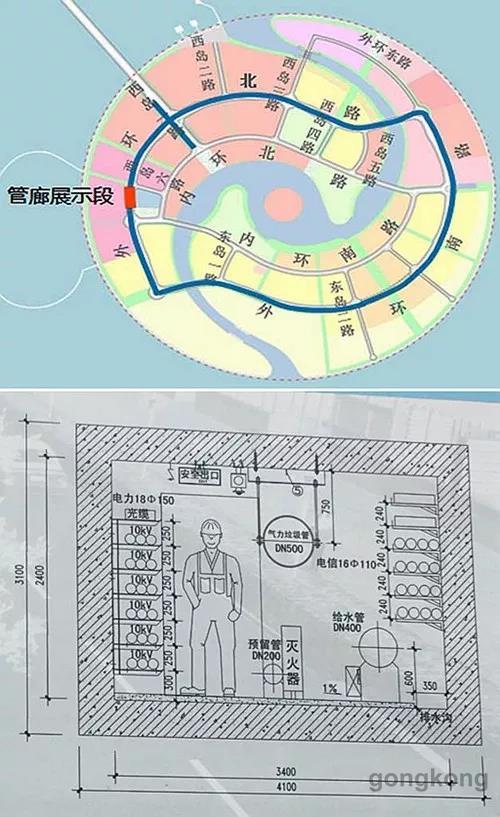

双鱼岛管廊主管廊全线长3734.7米，加上分支管廊，共划分为21个防火分区。每一个分区都设有电力线缆桥架、给排水管和气力垃圾管线等，同时在管廊内安装了氧气、甲烷、硫化氢、温湿度、电子标签定位、沉降系统、红外入侵、风机、水泵、照明等设备，用于监控管廊内环境和管廊内设备，确保城市市政公用设施安全可靠。

菲尼克斯电气基于综合管廊监控系统的传统方案，结合无线接入技术、实时以太网技术、IT控制技术，为双鱼岛管廊打造最新的智慧管廊监控系统整体解决方案。

菲尼克斯电气智慧管廊方案

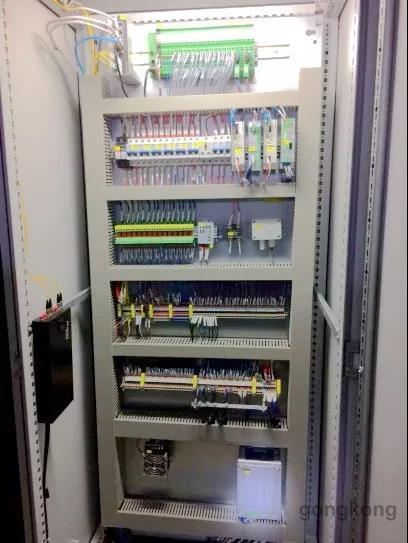

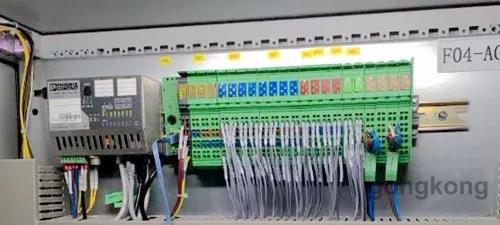

整个项目中菲尼克斯电气提供了21套整体现场控制柜，每一个控制柜通过千兆的PROFINET实时以太网交换机连接成环网，确保整个监控系统网络的安全可靠。作为每一个分区核心的控制设备，菲尼克斯提供了高性价比的控制器ILC 131，通过本地的IO模块扩展，连接和控制分区内所有设备和环境监测仪器。VAL的防雷器和PR的继电器为系统和IO输出做防护和隔离。安装在柜内的TRIO二代冗余电源，为整个控制柜提供可靠的供电，同时安装的UPS模块，更能够为系统提供30分钟以上的临时供电，以满足管廊高可靠性的要求。

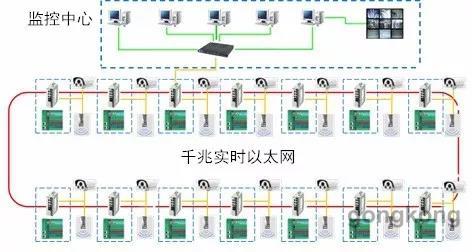

菲尼克斯电气千兆实时以太网交换机，把各个分区ACU柜连接起来的同时，也把分区内的视屏交换机连接起来。受制于视屏数据和控制数据的冲突，原本需要两套网络系统。如今，菲尼克斯电气基于PROFINET千兆网络，不仅能够高效的把视屏网络和控制网络完美结合，而且由于PROFINET控制的优先RT通道，即使在大数据量网络通讯中，也能够优先转发PN数据包，保证控制数据的实时性。

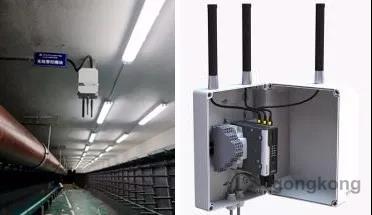

为了更好地满足管廊后期运维的需要，提高智慧管廊的应用实践，菲尼克斯开创性地把无线技术和控制技术运用在管廊监控系统中，打破了传统监控系统单一接入的局限，把无线接入和实时在线监测融入到管廊的日常运维的线路中。基于WLAN5100的IP65无线接入控制箱被安装在整个分区的中间，三根天线采用MIMO技术，提供300M的无线传输能力。

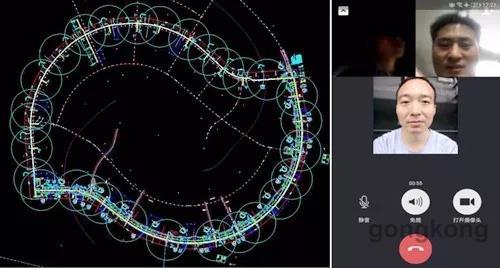

每一个无线接入AP通过网线连接到就近的ACU柜内，然后通过千兆PROFINET主干光纤环网与上位机和SCADA系统连接。利用菲尼克斯高性能的工业无线接入，整个管廊现场的任何角落都能够根据需求接入控制网络。任何一个现场运维人员，只要手持终端智能设备，例如智能手机，通过软件能够非常方便实现现场人员之间，现场人员与监控中心人员的无线通话、视屏会议等功能，取消了原本布置的无线漏波电缆进行无线对讲的设计环节和成本，大大的减少总投资成本。

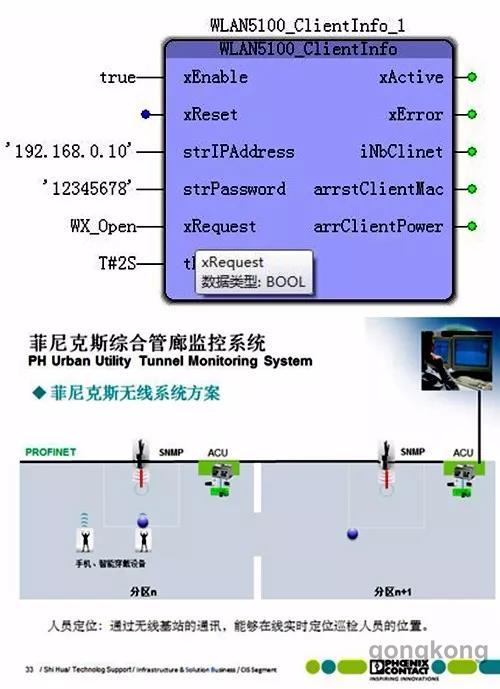

在无线覆盖的平台下，菲尼克斯IT-Powered自动化控制技术，能够与各个管廊内的AP接入箱无缝连接。通过PCWORX功能块，ACU控制柜内能够获取现场接入的智能手机的MAC地址和接入信号的强度，并实时传送给后台的SCADA系统。SCADA系统通过对PLC和AP地址的比对，能够轻松的获取现场人员的分区位置，做到实时的人员定位功能。

借助无线网络，ILC131ETH控制器的跨平台显示技术HTML5和IT控制技术，能够轻松的为现场人员实时显示现场设备和控制器的状态和内部程序，并通过WebVisit技术让现场设备状态画面直接嵌入控制器中。不用预装任何APP，现场分区的设备状态就能够显示在苹果、安卓和Windows平台的手机和移动设备中。维护人员在线实时观察现场设备，并根据现场需求进行控制和调整。

综合管廊作为一种集约化、可持续性的管线敷设方式将城市基础设施控制整合于一个系统，是城市基础设施建设发展的新方向，更是城市地下空间开发的重要形式之一。菲尼克斯电气作为自动化行业解决方案系统供应商，立志于在管廊监控系统中，结合最新的技术，促进管廊行业不断向着现代化、智能化方向发展。
