一,概述

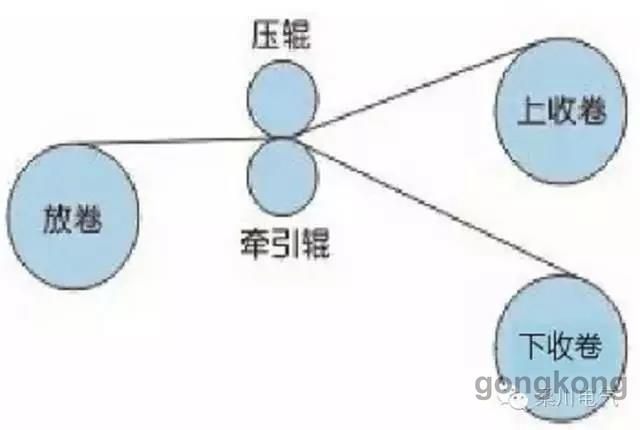

薄膜/纸张分切机是一种将宽幅纸张或薄膜分切成多条窄幅材料的机械设备，常用于造纸机械及印刷包装机械。其传动系统主要由一台主机变频器，一台放卷变频器及两台收卷变频器组成。其中主机变频器是用于控制系统线速度。放卷变频器及两个收卷变频器工作在于带编码器的开环转矩模式下，控制系统放料及分切后的上下收料的张力。

二,方案

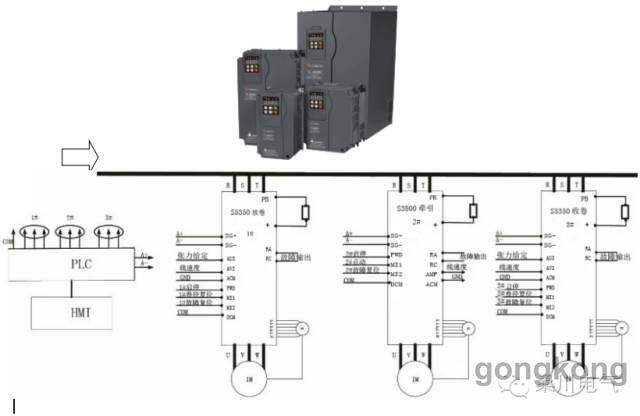

主机变频器使用S3800，控制分切机的运行线速度，根据材料要求选择开环或者闭环矢量控制方式，主速度一般用电位器/RS485Modbus通讯来给定，AFM端口指示运行线速度的输出，作为放卷变频器及上下收卷变频器的线速度给定。放卷变频器及收卷变频器使用三碁S5350张力专用变频器，放卷和收卷变频器均工作在带编码器的开环转矩模式下。S5350变频器是一款可以实现恒张力控制的变频器，可以通过变频器内部计算，获得卷料实时的卷径，控制变频器的输出转矩来获得恒张力控制。

三,特点

S5350收放卷专用变频器是一款高度集成化的收放卷专用变频器。转矩控制精度高，对卷径变化，加减速过程的惯量、起动运转的摩擦力，变频器能有效补偿输出转矩，保证材料恒张力设计。通过变频器外部接口端子即可完成。为客户节省收放张力传感器，减少原磁粉收放卷机维护成本。可应用场合：如塑料薄膜、云母带、包装纸、包装膜等设备。
