供水分区计量、分区计量管理系统概述

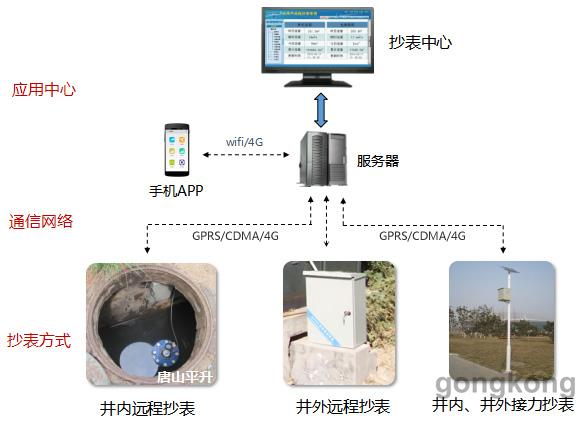

　　供水分区计量适用于供水企业远程监测工厂、酒店、学校、医院等大用户的用水量和各区域的用水总量。1、系统组成‍‍

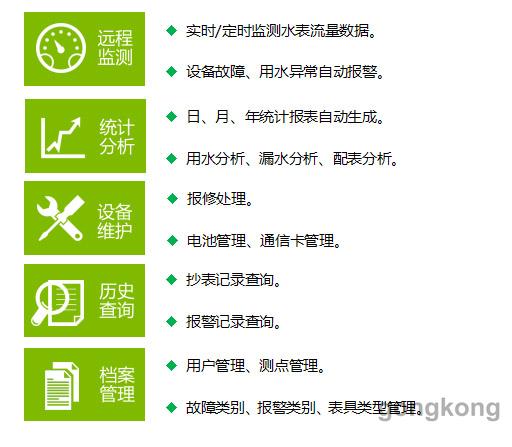

‍‍2、系统功能‍‍

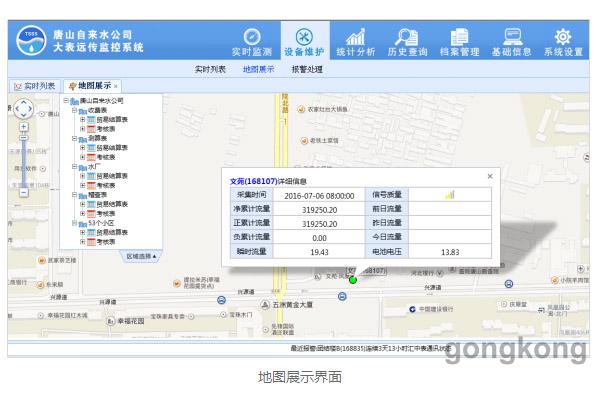

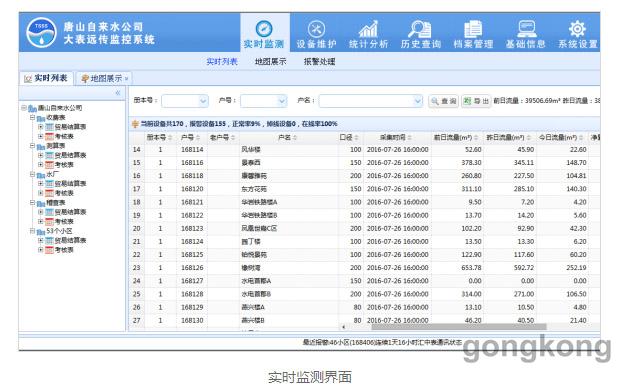

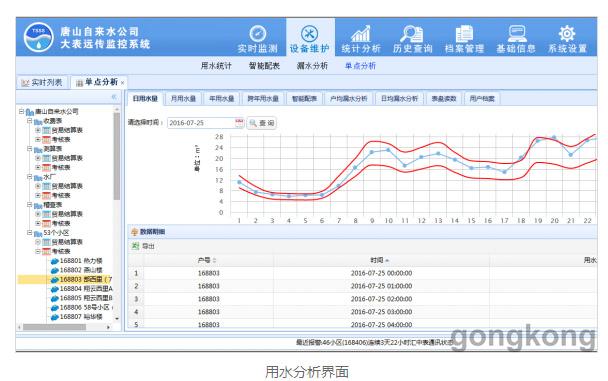

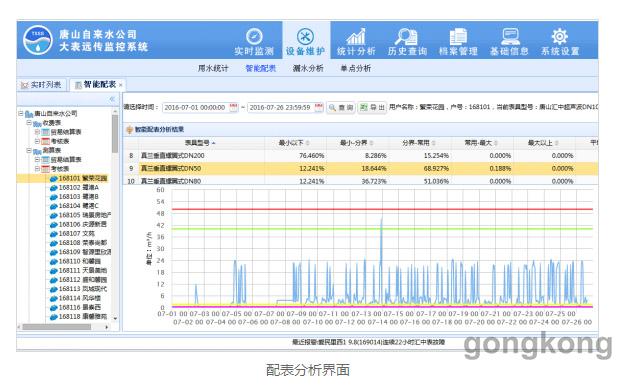

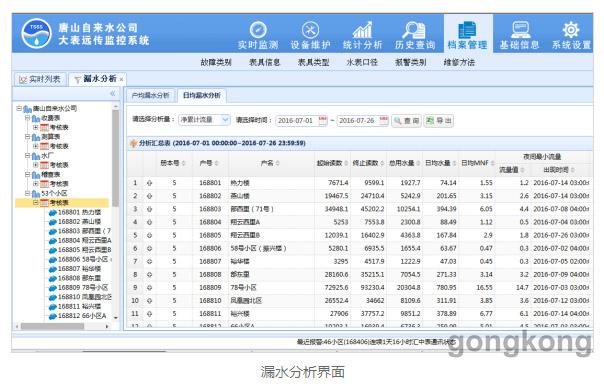

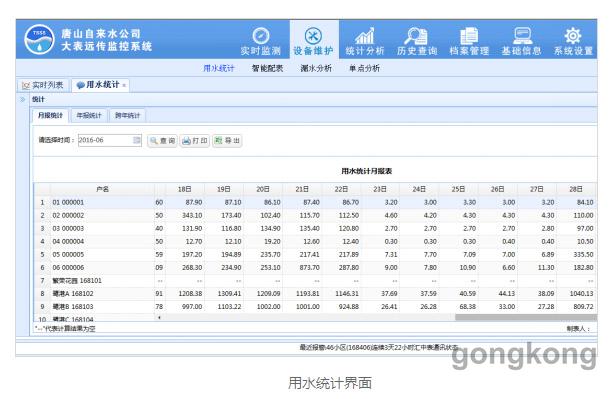

‍‍3、抄表软件展示‍‍

‍‍4、抄表方式的选择
‍‍

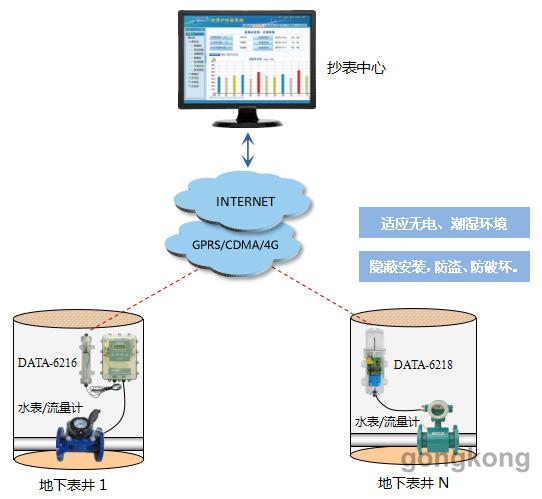

‍‍（1）井内远程抄表    ‍‍

‍‍抄表流程：
● DATA-6216/6218型抄表终端安装于表井内，采用电池供电，防潮、防水。
● 抄表终端每天定时采集、上报流量数据。

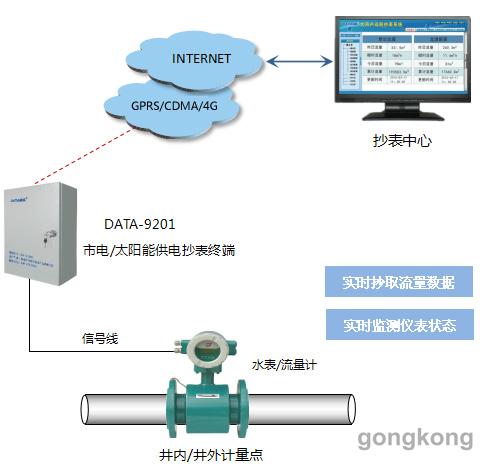

● 抄表中心自动接收、存储各测点抄表数据。‍‍‍‍（2）井外远程抄表        ‍‍


‍‍抄表流程：
● 抄表终端安装在地面上，采用市电或太阳能供电。
● 抄表终端实时采集、上报流量数据。

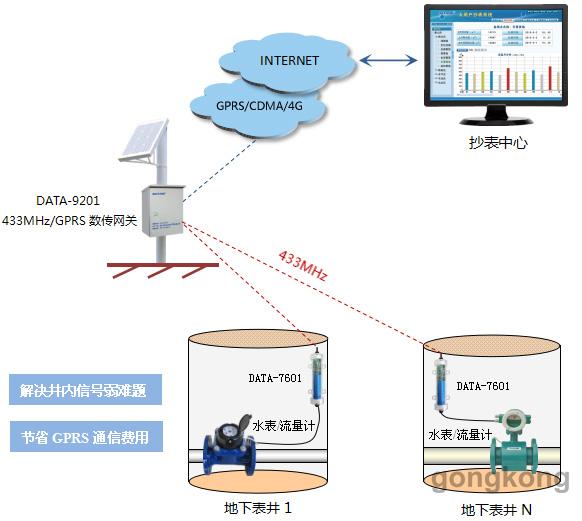

● 抄表中心自动接收、存储各测点抄表数据。‍‍‍‍（3）井内、井外接力抄表  ‍‍

‍‍抄表流程：
● DATA-7601型433MHz抄表终端采用电池供电，防潮、防水，定时将抄表数据通过433MHz发送到井外。‍‍
● DATA-9201型433MHz/GPRS数传网关采用太阳能或市电供电，在井外接收数据并通过GPRS实时远传给抄表中心。

● 抄表中心自动接收、存储各测点抄表数据。‍‍

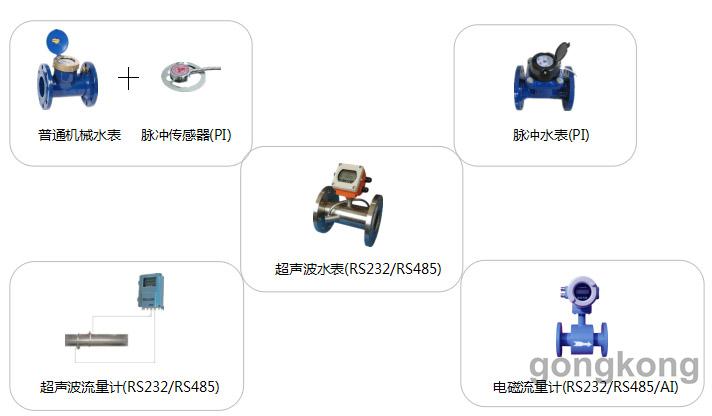

‍‍5、常用计量表具‍‍

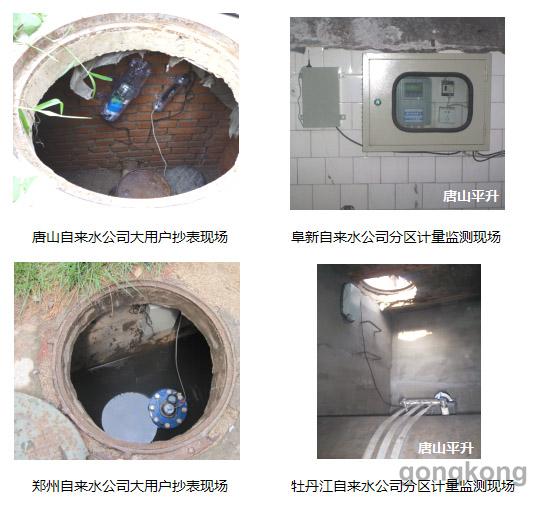

‍‍6、设备安装现场展示

‍‍

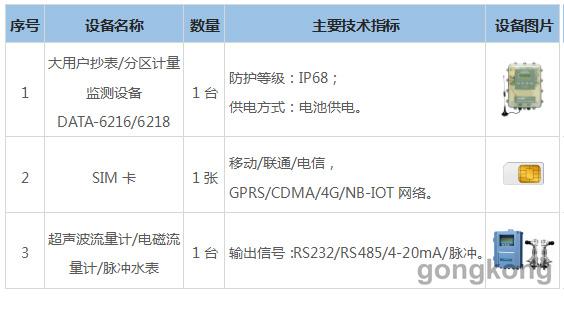

‍‍主要设备组成

‍‍1.、测现场（单个测点，以井内远程抄表为例。）‍‍‍‍

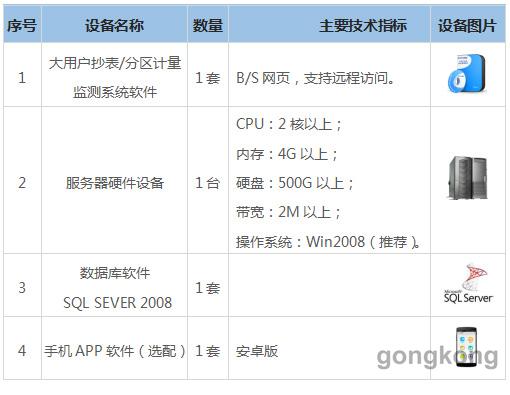

‍‍2、监测中心‍‍
