无线灌溉控制系统是实现农业节水灌溉、推动农业水价综合改革、形成农田灌溉设施长效管护机制的重要手段。

近年来，无线灌溉控制系统在河北、山东、河南、内蒙古、新疆、黑龙江等地得到大面积推广和应用，平升公司为各地区提供了因地制宜的解决方案和简单易用、高性价比的信息化产品（累计销量近12000套）。

应用案例：

案例1—河北某地“井电双控”智能计量监控系统

长期以来，当地农田灌溉都采用大水漫灌的形式，水资源浪费严重。为实现农业节水和地下水超采综合治理，当地水务部门组织修建了农田地下供水管网并建设了该监控系统，通过水权分配、超定额加价等措施促使农户主动节水，从工程、管理、费用等多方面实现农田节水灌溉。

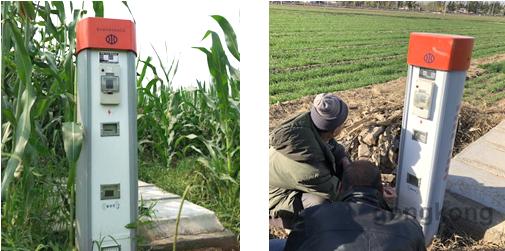

机井灌溉智能计量监控设备安装现场

项目情况：

◆ 计量方式：水电双计，水费单价、电费单价可设置；

            水表——涡轮流量计，单脉冲信号输出；

            电表——RS485输出智能电表，标准电力645规约。

◆ 通信方式：GPRS

◆ 监控软件平台：河北省地下水超采综合治理试点项目信息监控管理系统（河北省农业平台）。

◆ 通信协议：《河北省地下水超采综合治理试点项目监测数据通信规约—机井类》

◆ 控制方式：多井多卡（一口井对应多张用户IC卡，一张用户IC卡对应多口井。）

案例2—山东某地机井灌溉监控项目

当地实施“机井通电”工程之后，为每眼机井都安装了IC卡机井灌溉控制设备，使农户通过IC卡实现自主灌溉和费用结算，通过“以电计水”的形式实现农业节水。

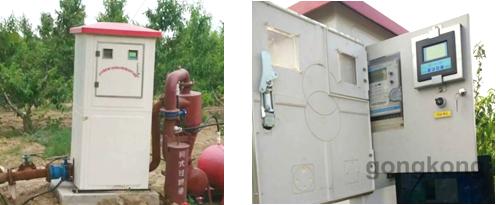

IC卡机井灌溉控制设备安装现场

项目情况：

◆ 计量方式：电量计量，电费单价可设置；

            电表——单脉冲信号输出。

◆ 通信方式：CDMA

◆ 监控软件平台：平升公司“机井灌溉监控系统软件”。

◆ 通信协议：水资源监测数据传输规约（SZY206-2016）

◆ 控制方式：多井多卡（一口井对应多张用户IC卡，一张用户IC卡对应多口井。）

案例3—内蒙古某地节水增效监控项目

该项目为PPP项目，使用系统的有II类用户：

   I类用户：水务局管理人员，重点关注区域内的水资源使用情况。

   II类用户：PPP项目运营人员，重点关注资金回收情况，即农户的用水情况。

由于水源井距农户的地块比较远，为了避免水资源浪费，从水源井到地块之间铺设了输水管道并在管道末端处设置用户取水阀。

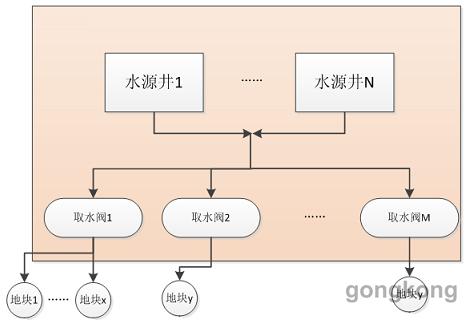

系统分布示意图

在水源井处安装水量监测设备，将各水源井取水量定时上报监控中心。水务局根据水源井取水量与PPP项目运营单位进行结算。

在取水阀处设置IC卡灌溉控制箱，农户通过划IC卡控制开/关阀，关阀后系统自动结算费用并将取水信息远程上报监控中心。

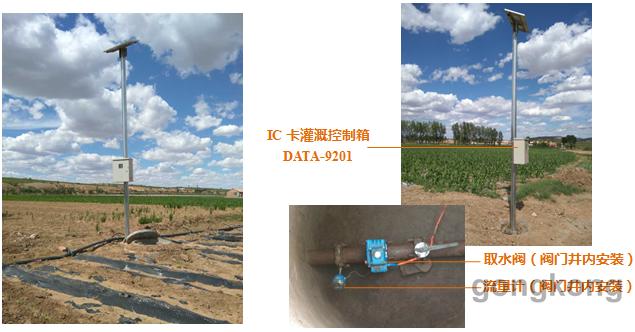

灌溉控制设备安装现场

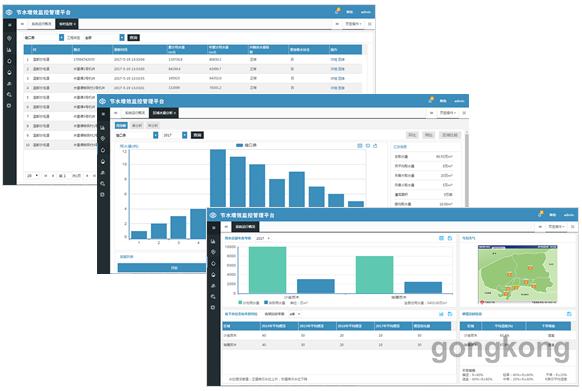

节水增效监控管理软件（http://www.data86.net/chanpinsoft9.html）

项目情况：

◆ 计量方式：水量计量，水费单价可设置；

            流量计——卡片式超声波流量计，RS485输出。

◆ 取水阀选择：开关型电动阀，DC24V供电（本项目中采用太阳能供电）。

◆ 通信方式：GPRS

◆ 监控软件平台：平升公司“节水增效监控管理软件”。

◆ 通信协议：平升公司设备通信协议

◆ 控制方式：多阀多卡（一个阀门对应多张用户IC卡，一张用户IC卡对应多个阀门。）

案例4—新疆某地机井灌溉远程监控系统

新疆地区普遍地广人稀、干旱少雨，机井分布很分散，难于管理。该远程监控系统的建设，大大降低了人力、交通等管理成本，并很好的解决了收费难题。

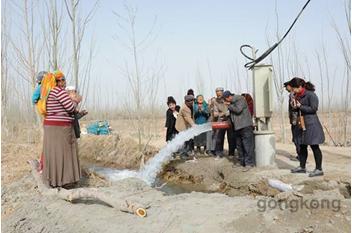

机井灌溉取水现场

项目情况：

◆ 计量方式：水量计量，水费单价可设置；

            流量计——超声波流量计，RS485输出。

            水位计——投入式水位计，4~20mA输出（用于监测机井的地下水水位）。

◆ 通信方式：CDMA

◆ 监控软件平台：其它厂家监控软件（我公司提供通讯服务软件与其对接）

◆ 通信协议：平升公司设备通信协议

◆ 控制方式：多井多卡（取水户刷卡控泵）；

            远程控电（水利局远程控制机井供电电源，即远程控制断路器的合闸、断闸。）

无线灌溉控制系统总结：

该系统集IC卡刷卡取水、用水/用电计量、费用结算、防盗报警、远程监测等功能于一体，在掌握区域用水总量、分析水资源利用状况、调节水权分配、辅助制定节水措施和提高水资    源利用率等方面发挥了重要作用。

注：该系统于2015年11月12日通过水利部科技推广中心组织的测评，被评为“优秀”产品，并被纳入《水利先进实用技术重点推广指导目录》。（http://www.data86.net/newjjkzqtgcs.html）

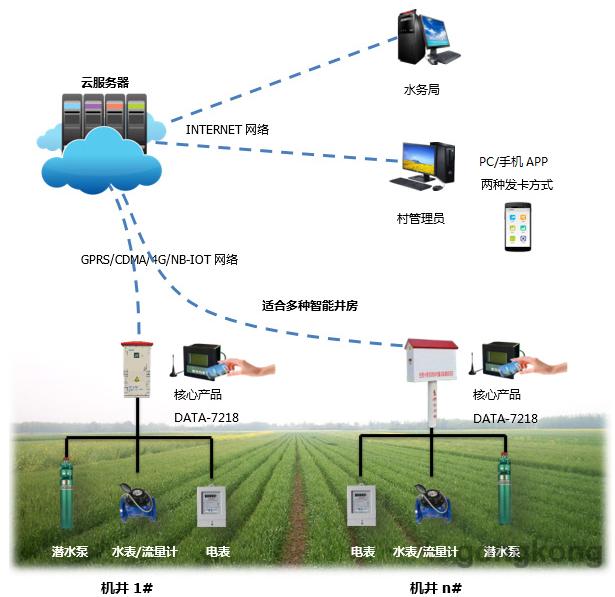

系统组成：

系统特点：

★ 优秀行业资质

◆ 水利部科技推广中心—水利先进实用产品（技术）测评“优秀”证书

◆ 《全国工业产品生产许可证》

◆ 实用新型专利证书：《一种433MHz和蓝牙双通道无线通讯的机井控制器》

◆ 软件著作权证书：《DATA86农田机井智能灌溉监控管理系统》

★ 标准通信规约

◆《水资源监测数据传输规约（SZY206-2016）》

◆《水文监测数据通信规约(SL 651-2014)》

◆《河北省地下水超采综合治理试点项目监测数据通信规约—机井类》

◆ 其它通信规约可定制

★ 可选通信方式

◆ GPRS                     ◆ CDMA

◆ 4G(移动/联通/电信)       ◆ NB-IoT

★ 多种计量手段

◆ 水、电双计               ◆ 水计量                ◆ 电计量

◆ 以电折水                 ◆ 时间计量

系统功能：

● 开卡充值

通过电脑、手机APP两种形式为农户开卡、充值，预收灌溉取水费用。

● 刷卡取水

农户持IC卡自主灌溉，首次刷卡开泵/开阀、再次刷卡关泵/关阀。

● 费用结算

取水结束后自动按照取水量/用电量扣除IC卡中费用或余量。

● 远程监测

取水户、取水量、用电量、灌溉用时等信息实时上报监控中心。

● 异常报警

水泵/阀门供电异常、水表/电表故障时自动远程报警。

● 防盗水

开泵后，水表/电表不计量则自动停泵，杜绝盗水或不计量现象。

● 数据统计

自动统计区域、机井、用户的用水总量，自动生成日、月、季度、年报表。

● 数据分析

环比、同比、对比分析用水情况，推算出亩均用水量，反映用水效率。

● 水权管理

支持水权分配、水权交易、水权回购。

主要设备组成

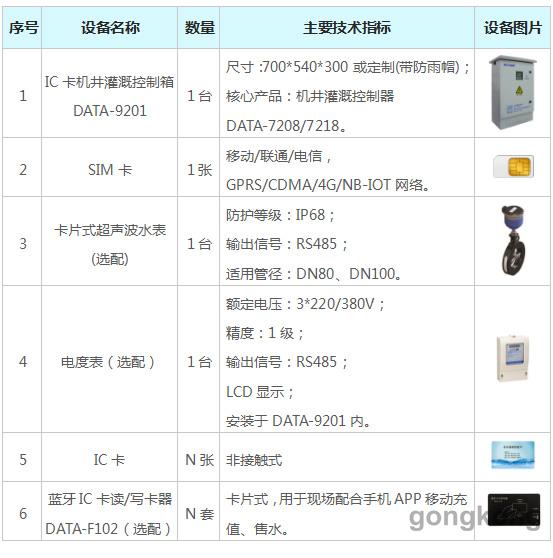

1、监控现场（单个测点）

  备注：以GPRS/CDMA/4G/NB-IOT通信为例。

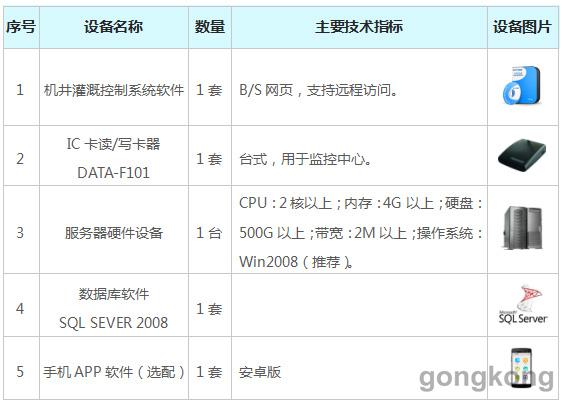

2、监控中心

   备注：客户也可直接租用“平升云平台”。

  云平台：http://www.data86.net/chanpinsoft7.html

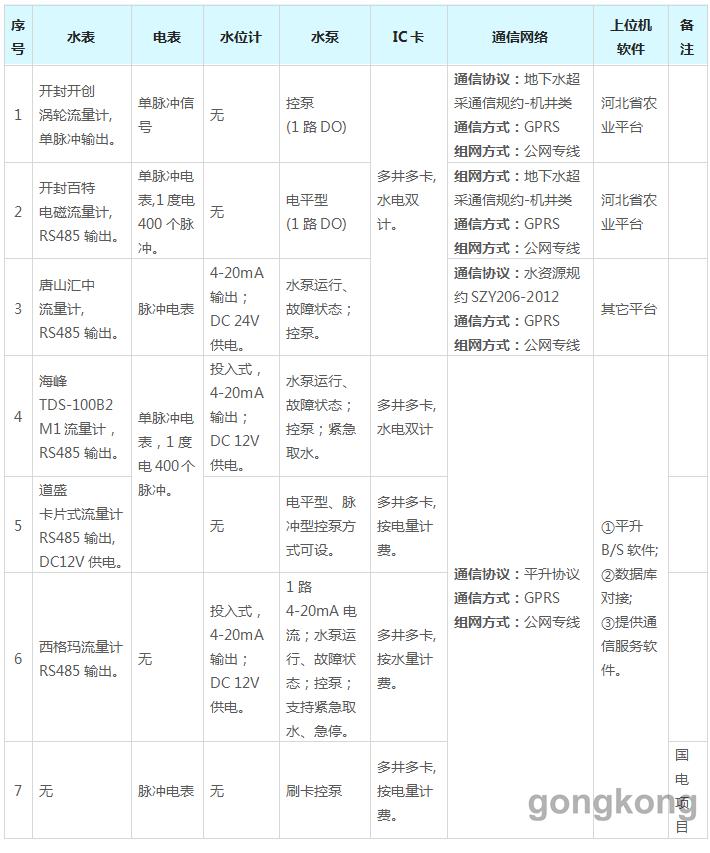

常规应用汇总表

备注：—其它配套过的流量仪表/电表：

   ① 腾越电子光电直读水表（188协议、RS485输出）；

   ② 汇中SCL-70插入式超声波流量计；

   ③ 正泰智能电表（645规约，RS485输出）。
