水库监测方案、水库监测系统

时间:2018-03-27 11:09来源:未知 作者:admin 点击:
水库监测方案、水库监测、水库监测系统 系统概述 水库监测方案 适用于水利管理部门远程监测水库的水位、降雨量等实时数据,同时支持远程图像监控,为保障水库的适度蓄水和安全

水库监测方案、水库监测、水库监测系统



系统概述

  水库监测方案适用于水利管理部门远程监测水库的水位、降雨量等实时数据,同时支持远程图像监控,为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。

  平升电子水库监测方案做到了水雨情的实时监测、实现了水库的信息化管理,在保护人民生命、财产安全方面发挥了重大作用。

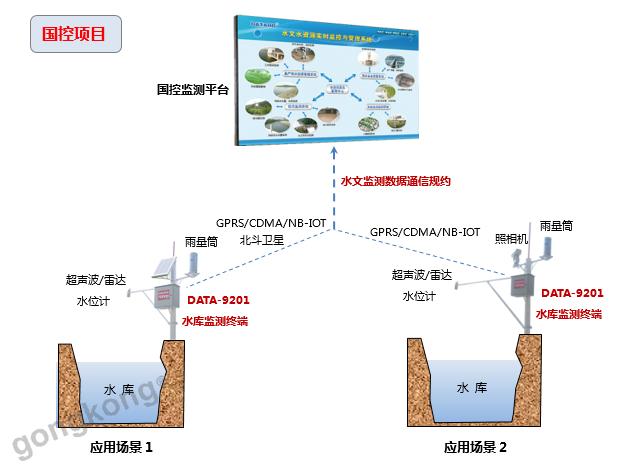

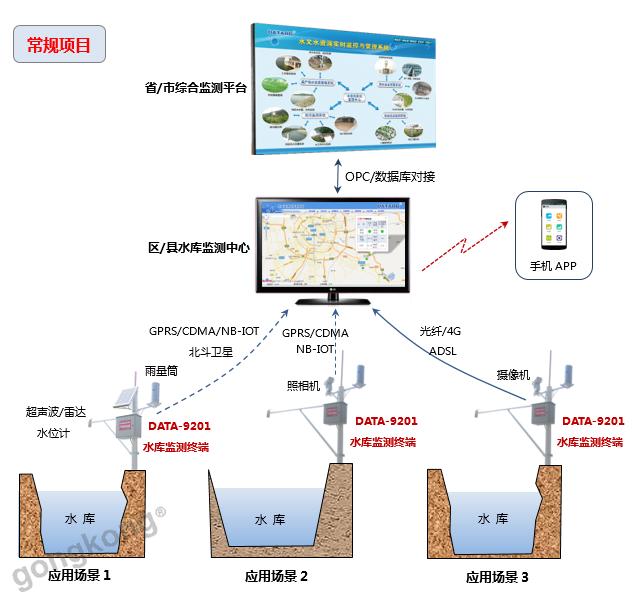

系统拓扑图







系统特点

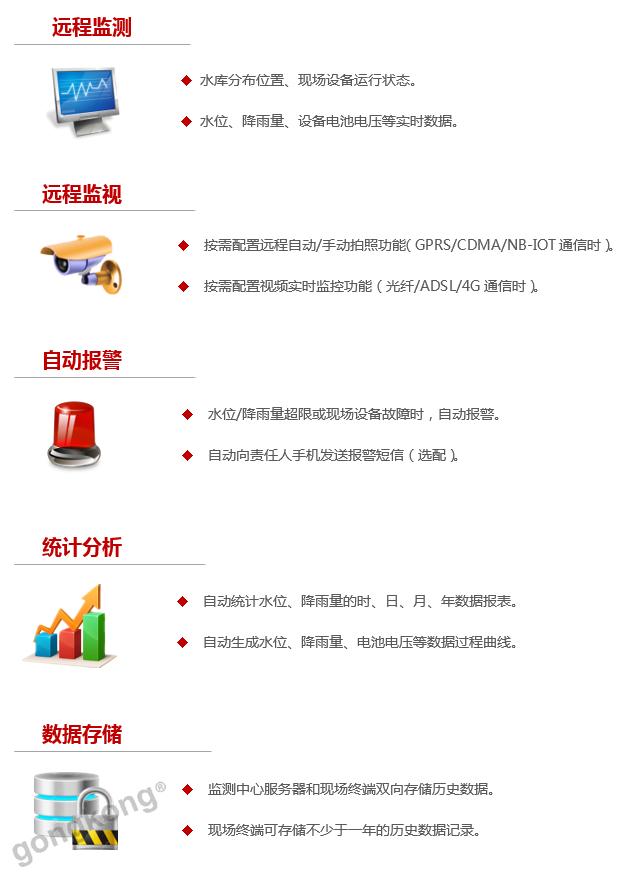

系统功能

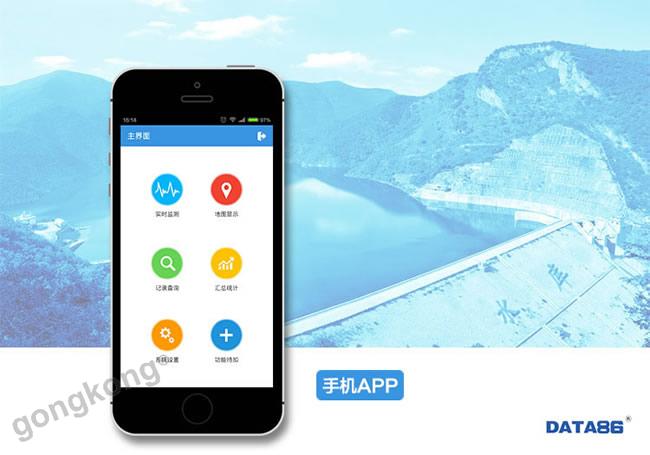

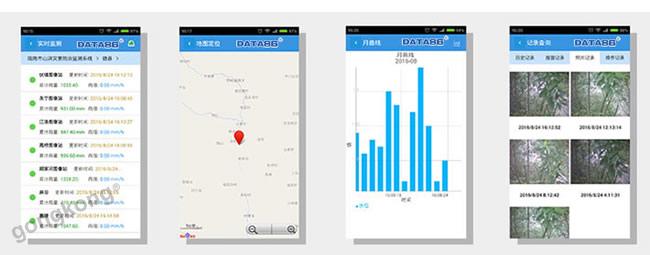

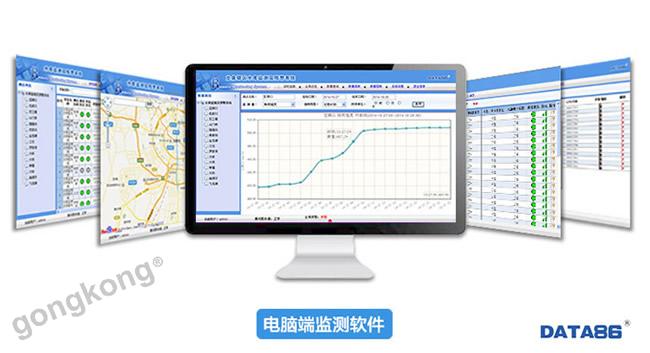

系统软件

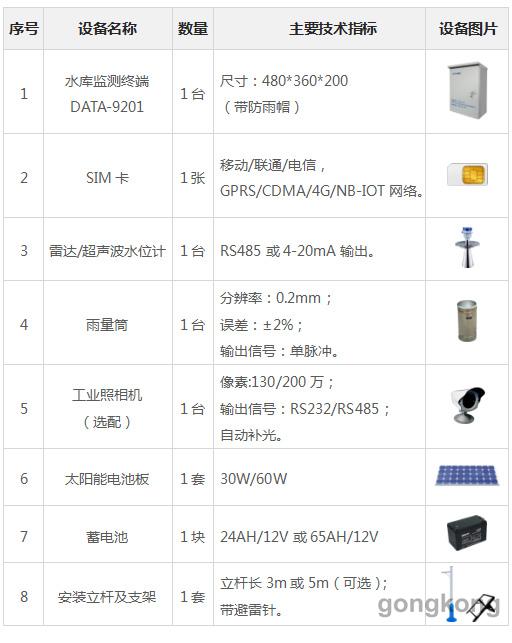

主要组成设备
1、监控现场(单个测点)


   备注:以GPRS/CDMA/4G/NB-IOT通信为例。

  水库监测终端:http://www.data86.net/chanpinj.html



2. 监控中心


   备注:客户也可直接租用“平升云平台”。
   云平台软件:http://www.data86.net/chanpinsoft7.html

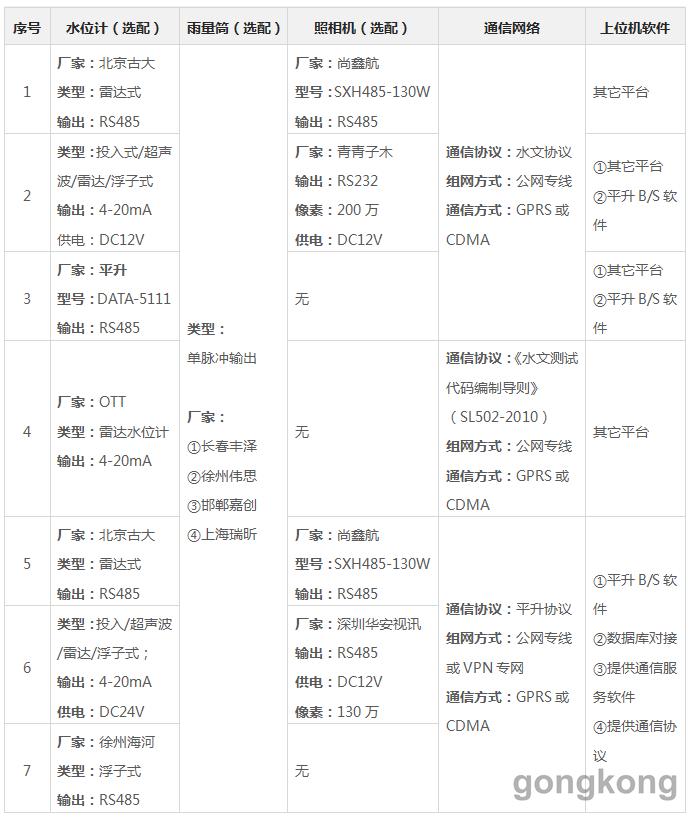

常规应用汇总表



水库监测应用案例:



案例1—安徽某县水务局水库监测及预警工程

  水库安全度汛是全国各地防汛抗洪的重中之重,而水库监测系统作为水库除险的重要非工程措施越来越受到水利管理部门的重视。

  2015年,安徽某县水务局投资建设了“水库监测及预警工程”,首批为县内12座重点水库安装了水库远程监测设备,实现了水库水雨情的实时监测。



通信网络:

  水务局监测中心内具备可上外网的固定IP,系统选用了公网专线的组网方式。

  监测中心服务器上安装了我公司提供的网页版监测软件,方便管理人员远程访问。



监测设备:

  水库监测终端DATA-9201采用太阳能供电,配置30W的太阳能电池板和24AH的蓄电池,实时将水雨情数据上报给监测中心。

  水位检测设备选用了DC12V供电、RS485输出的超声波水位计,量程15米。

  雨量检测设备选用了单脉冲输出的翻斗式雨量计。

  现场监测设备采用一杆式安装,为节省运输成本,安装杆在当地根据每座水库的具体情况设计、组装。

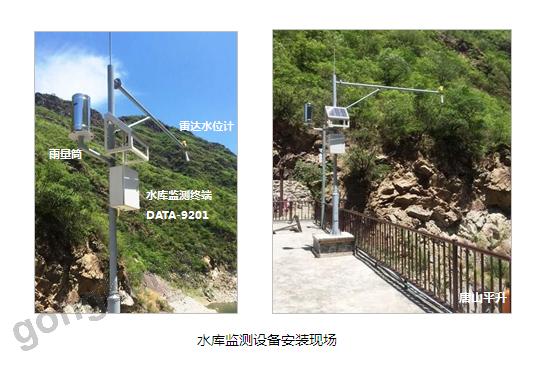

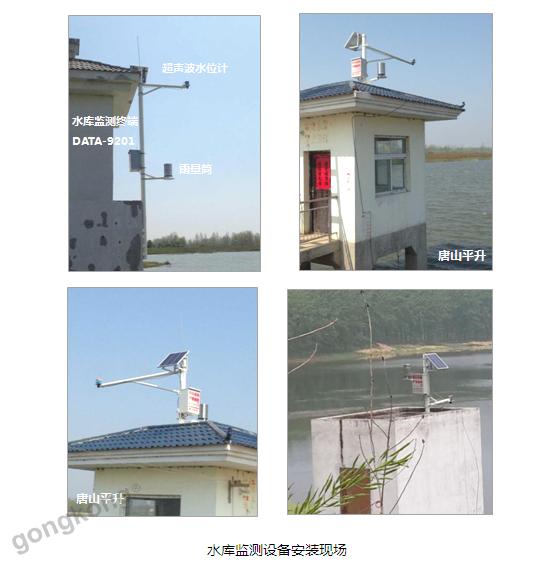

设备安装现场:



案例2—河北某市水务局水库水雨情监测系统

  2015年初,我公司某合作伙伴承接了河北某市水利局的水库水雨情监测系统二期工程。

  该项目一期工程由北京一家公司建设,现场监测设备按照标准”水文监测数据通信规约(SL651-2014)“上报到其水雨情监测软件平台。



通信网络:

  一期工程采用VPN专线组网,监测中心内由移动公司专门拉了一条VPN专线,并分配了固定IP;现场水库监测终端内安装的均是 GPRS VPN专网卡,所有监测数据只在VPN网络内传输,安全性较高。

  按水利局要求,二期工程沿用一期的组网方式,监测数据遵循“水文监测数据通信规约”上报到已有的监测软件平台。



监测设备:

  水库监测终端DATA-9201采用太阳能供电,配置30W的太阳能电池板和24AH的蓄电池,实时将水雨情数据上报给监测中心。

  水位检测设备选用了DC12V供电、RS485输出的雷达水位计,量程30米。

  雨量检测设备选用了单脉冲输出的翻斗式雨量计。

  现场监测设备采用一杆式安装,我公司提供安装杆的设计图纸,实施人员在工程所在地采购、组装。



设备安装现场:



水库监测方案、水库监测、水库监测系统更多详情登陆平升水联网专题网站:www.data86.net



联系电话:

0315-7353611



更多案例
   水库水位雨量监测系统:http://www.data86.net/anlifenxiang56.html
   施工降水监测系统:http://www.data86.net/anlifenxiang79.html
   北安市水务局水库水质远程监测系统:http://www.data86.net/anlifenxiang110.html



视频资料
   水库水雨情监测系统视频:http://www.data86.net/shipin-shuikushuiyuqing.html

相关产品
   水库水雨情监测终端:http://www.data86.net/chanpinj.html
   水位监测设备-太阳能供电型:http://www.data86.net/chanpinr.html
   水雨情自动测报系统软件:http://www.data86.net/chanpinsoft10.html

相关资料
   水利部检测报告和资质证书下载:http://www.data86.net/ziliaoxiazaislb.html
   水库水雨情监测系统幻灯片下载:http://www.data86.net/ziliaoxiazaihdp.htm
