阳泉市盂县农村供水自动化项目建设目标

时间:2018-03-27 11:10来源:未知 作者:admin 点击:
项目情况 该项目位于盂县仙人乡,建设位置为自然村。 水源井取水处水位上下高差为0.5米到3米,拥有两条输水管道,一条为2264.8米,另一条为8216.9米。 水源地有一台30千瓦的深井泵向

项目情况

   该项目位于盂县仙人乡,建设位置为自然村。 水源井取水处水位上下高差为0.5米到3米,拥有两条输水管道,一条为2264.8米,另一条为8216.9米。
   水源地有一台30千瓦的深井泵向中心泵房的蓄水池打水,中心泵房有两台加压泵,功率分别为37千瓦和22千瓦,一号加压泵通过管道给调压池供水,二号加压泵给另一管路供水,二号加压泵提供就地和远控,不参与自动控制。

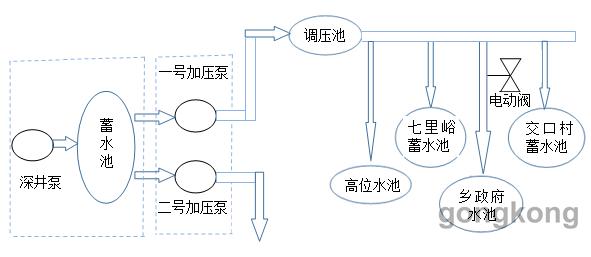

工艺流程图如下:

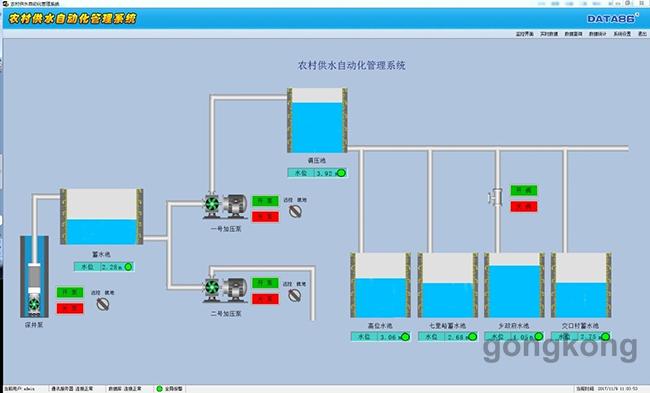

项目建设目标:
   1)蓄水池水位达到水位上限自动停深井泵,达到水位下限自动启深井泵。
   2)当调压池下面的4个水池(高位水池、七里峪蓄水池、乡政府水池、交口村蓄水池)水位达到上限时,乡政府水池关闭电动阀停止进水;另外三个水池通过业主自己安装的浮子阀控制进水口不再进水并在上位机报警提醒。当其水位到达下限时,上位机报警通过调压池供水。
   3)当调压池达到上限水位时,中心泵房加压泵停止供水。当调压池水位达到下限时,报警提醒中心泵房开启加压泵给调压池供水。

组网方式:
   水池终端与加压泵站之间是无线专网,加压泵站和中心服务器是串口通讯。

选用设备:
   中心泵房:主控制器DATA-7203 RTU+子控制器DATA-7302 RTU
   水池:水池分为两种供电方式,市电供电和太阳能供电,均采用DATA-6311低功耗遥测终端机RTU。

终端功能:
   支持就地控制的启动和停止;

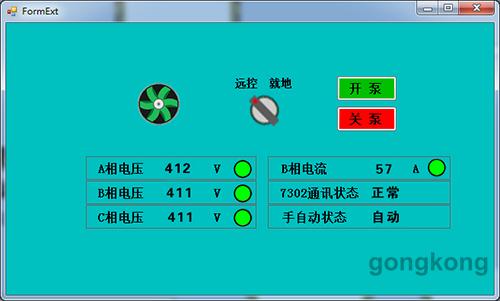

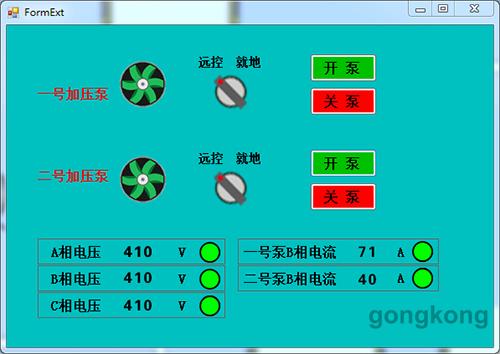

   支持远程控制深井泵、一号加压泵、二号加压泵的启动和停止;
   采集深井泵、一号加压泵、二号加压泵的运行状态,故障状态;
   采集深井泵、一号加压泵、二号加压泵的三相电压和运行电流;
   采集6个水池的水位,并支持水位的超限报警,并参与自动控制。





相关产品和方案:
   农村饮水安全监控系统:http://www.data86.net/fangannongcunyinshui.html
   水源井远程监控系统:http://www.data86.net/fanganshuiyuanjing.html
   水源井监控设备:http://www.data86.net/shuiyuanjing9201.html





阳泉市盂县农村供水自动化管理系统更多详情登陆平升水行业专题网站:www.data86.net
