刻机行业电机驱动主要指标及应用方案

时间:2018-04-25 09:19来源:未知 作者:admin 点击:

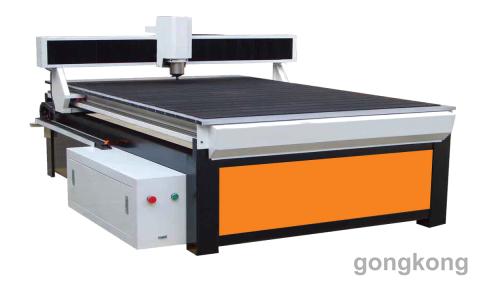

一、雕刻机简介 木工雕刻机是木工机械中一类非常重要的机械,木工雕刻机主要在木制的半成品上雕铣图案文字,制作成更有艺术价值和欣赏价值的家具。木工雕刻机能加工各种木质的

一、雕刻机简介

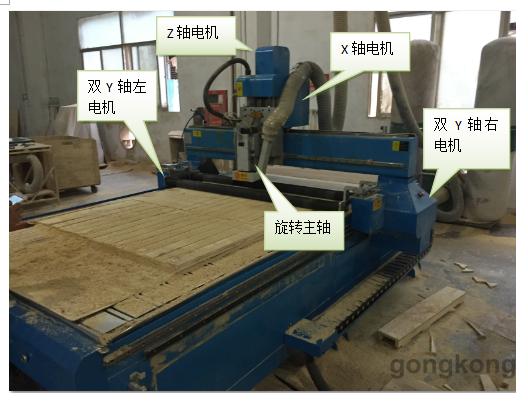

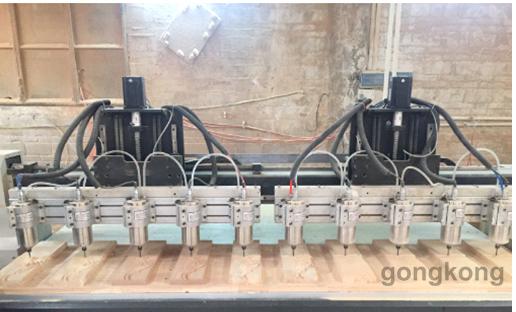

木工雕刻机是木工机械中一类非常重要的机械,木工雕刻机主要在木制的半成品上雕铣图案文字,制作成更有艺术价值和欣赏价值的家具。木工雕刻机能加工各种木质的半成品。 如图所示是多头雕刻机机主要组成部分以及各部分功能描述





二、雕刻机电机驱动关键要求



1、XYZ电机之间需要走插补运动;

2、驱动器需要有超差报警功能;

3、双Y轴之间需要同步;

4、在开环步进的基础上再有一个速度的提升。



三、雕刻机各轴电机驱动主要指标及应用方案:

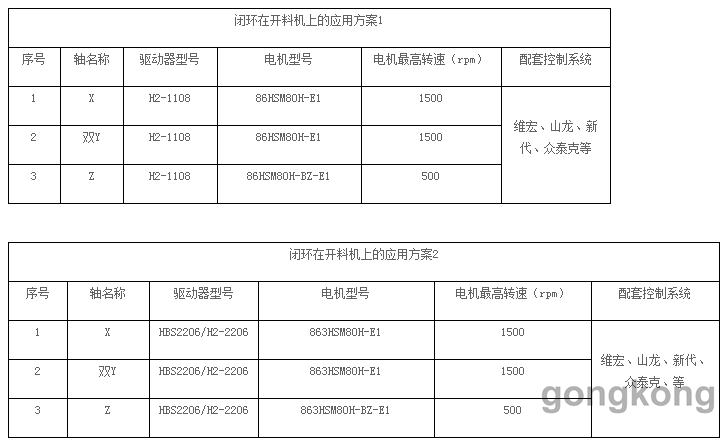

1、开料机:传动结构主要是XY轴为皮带+齿轮齿条,Z轴为丝杆为主

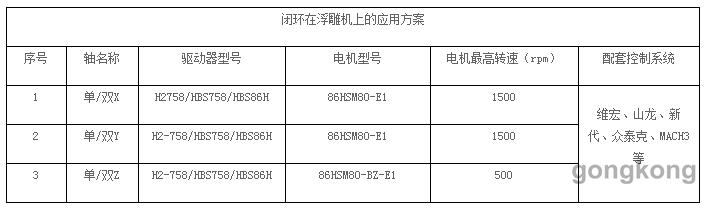

2、浮雕机:传动结构主要是1、XY轴为皮带+齿轮齿条,Z轴为丝杆为主;2、X轴为皮带+齿轮齿条,Y轴为丝杆,Z轴为丝杆为主。

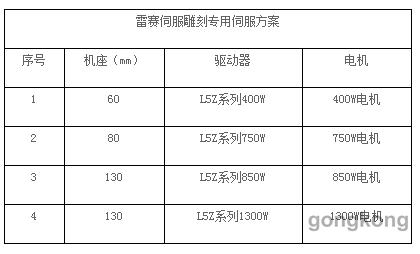

雷赛交流伺服在雕刻机应用方案





方案特点:

1、高性能:行业专用电机,17位、23位编码器。驱动器根据不同工况的磁密云图自动调整控制算法,输出精确细腻,快速且平稳,完美解决倒角加工、波浪纹消除、毛边及刀痕消除、扫底光滑度提高等技术问题;



2、低故障:软硬件参数均针对雕刻运动特点做出优化,保护门限位值精确设置,既充分发挥硬件能力,又可在异常情况下及时保护电机及驱动器,降低故障率;



3、易安装:采用4芯编码器信号传输方式,易接线,降线缆成本;



4、易调试:驱动器参数经过对雕刻行业的细化调整,并采用自动陷波、自动惯量识别等技术,只需要简单调整刚性即可使用;



5、宽适应:由于雕刻机常见结构及差异充分研究并植入到控制算法,算法的鲁棒性高,对不同机器、不同结构具有宽泛的适应性,无需要频繁调试

雷赛交流伺服在雕刻机上成功应用案例



佛山红马机械的开料机,17位编码器的750W驱动及电机;



东莞雕宝的迷你字雕刻机,17位编码器的1000W&1500W驱动及电机;



佛山世爵的浮雕机和圆雕机,2500线编码器的1000W&1500W驱动及电机;



佛山锐诺的开料机,17位编码器的1000W&1500W驱动及电机;



东莞子锐的开料机,17位编码器的750W驱动及电机。



应用结论:雷赛智能进入到雕刻行业已经整整10个年头,根据时代的发展,匹配上了适应潮流的行业方案:开环步进方案→简易伺服方案→交流伺服方案,从客户角度出发,为客户提供了高性能、高品质、低成本、低故障的方案,得到了广大客户的认可,目前已覆盖了雕刻行业的70%的用户。
