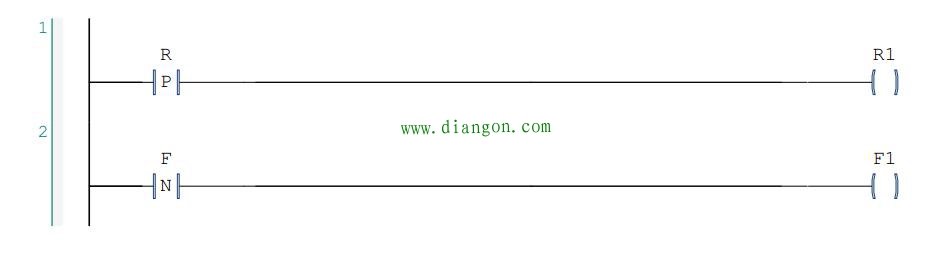

图一LD实现边沿触发

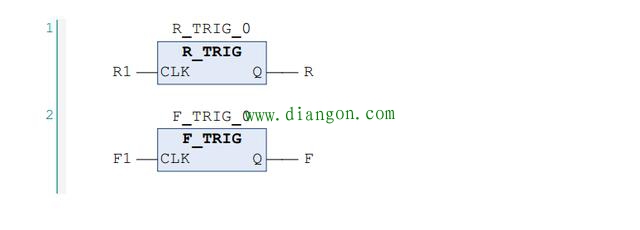

图二 FBD实现边沿触发
如图一 图二 所示，是分别用LD 和FBD实现边沿触发，在这里LD 直观的优势就体现出来了，FBD的边沿触发总有种怪怪的感觉，看上去很不直观。
其实，用CFC和FBD是一模一样的，只是，它的位置可以随意变动，我们来看具体例子

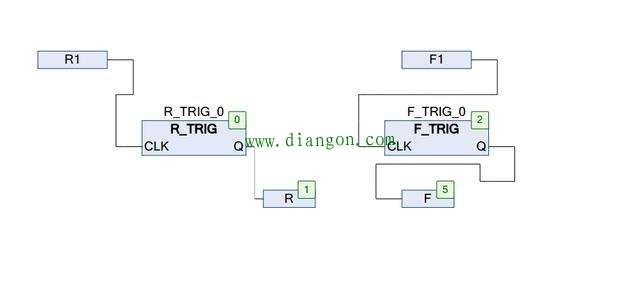

图三 CFC实现边沿触发
如图三所示，这是用CFC实现的边沿触发，可以看到，它和FBD是一模一样的，只是它的变量的位置发生了随意移动，这正是它比FBD的优势所在，简直就是强迫症的福音。
在CFC中，我们既可以使用直接输出，也可以使用实例名也就是功能块名（西门子博途中称之为背景数据块）进行调用。

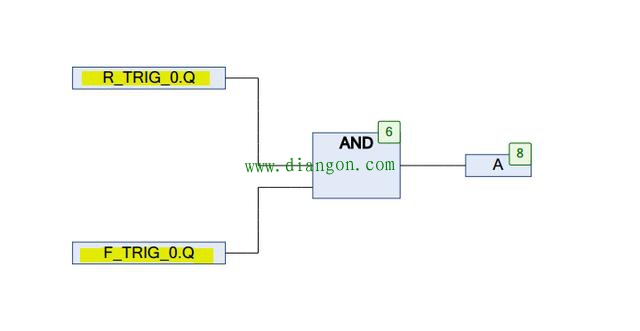

图四 使用实例名调用边沿触发
如图四所示，看黄色荧光笔部分，就是使用实例名调用了边沿触发功能块的输出。R_TRIG_0.Q和图三中的的变量R是等价的，同样，F_TRIG_0.Q和图三中的变量F也是等价的。这样的目的是方便我们优化程序结构。
以上，就是在CFC中如何使用边沿触发，CFC和FBD在本质上是没有区别的，但它更加灵活直观，希望大家尽量使用CFC，接触新事物。
