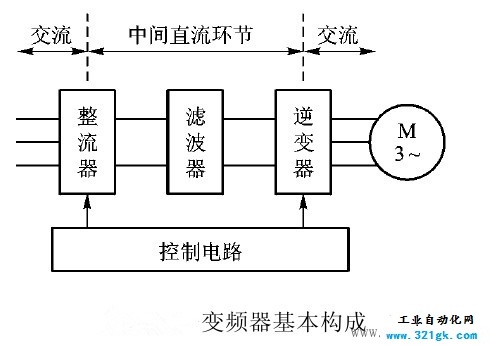

变频器的种类很多，其结构也有些不同，但大多数变频器都有类似的硬件结构，它们的区别主要是控制电路和检测电路以及控制算法不同而已。

　　一般的三相变频器的整流电路由三相全波整流桥组成。它的主要作用是对工频的外部电源进行整流，并给逆变电路和控制电路提供所需要的直流电源。整流电路按其控制方式可以是直流电压源也可以是直流电流源。

　　直流中间电路的作用是对整流电路的输出进行平滑，以保证逆变电路和控制电源能够得到质量较高的直流电源。当整流电路是电压源时，直流中间电路的主要元器件是大容量的电解电容，而当整流电路是电流源时，平滑电路则主要由大容量电感组成。此外，由于电动机制动的需要，在直流中间电路中有时还包括制动电阻以及其他辅助电路。

　　逆变电路是变频器最主要的部分之一。它的主要作用是在控制电路的控制下将平滑电路输出的直流电源转换为频率和电压都任意可调的交流电源。逆变电路的输出就是变频器的输出，它被用来实现对异步电 动机的调速控制。

　　变频器的控制电路包括主控制电路、信号检测电路、门极(基极)驱动电路、外部接口电路以及保护电路等几个部分，也是变频器的核心部分。控制电路的优劣决定了变频器性能的优劣。控制电路的主要作用是将检测电路得到的各种信号送至运算电路，使运算电路能够根据要求为变频器主电路提供必要的门极(基 极)驱动信号，并对变频器以及异步电动机提供必要的保护。此外，控制电路还通过A/D. D/A等外部接口电 路接收/发送多种形式的外部信号和给出系统内部工作状态，以便使变频器能够和外部设备配合进行各种高性能的控制。
