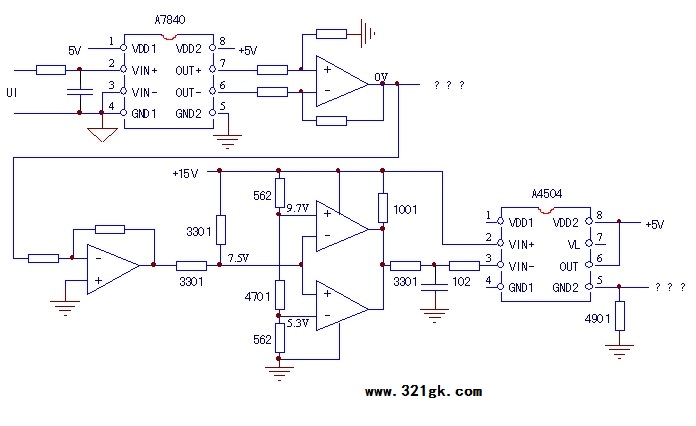

查故障代码的说明，只有两个字——“保留”。一头雾水，想来还是有故障信号存在的缘故吧。查输出电流检测电路，如下图所示（部分电路凭记忆所画，只是大差不差，说明问题就行了），过载或短路故障检测电路在一块小板上，由两组比较器处理后，由A4504光耦的5脚送往后级电路。电路结构与常见的略有不同，让人感觉有点新鲜。
测量A4504的2、3脚电压差为0V，说明没有故障信号输入，前级电路是正常的。但测量A4504的5脚，此时应该为0V低电平，实际测量值为5V高电平，是一个错误的报警信号输出。判断A4504已经损坏。
手头一时无此配件，试用4引脚光耦PC181，将原2、3脚接PC181的1、2脚，将原6、8脚接PC181的4脚，将原5脚接PC181的3脚，上电测3脚输出电平，变为0V正常值。面板显示正常，操作后能正常运行，故障修复。
嘿，E010代码，所谓“保留”的内容，原来在此啊。
