变频器过流现象主要表现-变频器可代替调节阀和风门挡板

时间:2016-01-06 21:33来源:未知 作者:admin 点击:
变频器过流现象主要表现-变频器可代替调节阀和风门挡板
变频器过流现象主要表现如下:

(1)重新启动时,一升速就跳闸。这是过电流十分严重的现象。主要原因有:负载短路,机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。

(2)重新启动时并不立即跳闸而是在加速时,主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

(3)上电就跳,这种现象一般不能复位,主要原因有:模块坏、驱动电路坏、电流检测电路坏。

变频器可代替调节阀和风门挡板

调节阀、挡板安装在工艺管道中,是用来改变管道通径的截面积,以此来控制管道中流体的流量。用变频器驱动电动机带风机、水泵时,当机械的转速改变时,也可改变流体流量的大小,可以说两者的作用是一样的,只是控制流体流量的方式不同而已。针对压力损失变频器优于调节阀。因此在风机和泵类的恒流量控制场合,变频器是可以代替调节阀和风门挡板的,看以下实例。
在锅炉的鼓、引风机上使用变频调速,可把原来鼓、引风机人口的风门挡板取代了。
锅炉的自动给水,常使用调节阀来控制给水量,并都有备用水泵应急。对于这样的单台锅炉,锅炉给水泵采用变频器调速,用变频器来代替原有的给水调节阀是可行的。

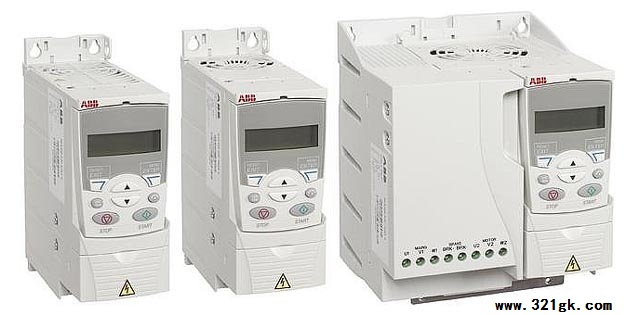

ABB变频器

变频器对于水泵的驱动方式有:一拖一,或者一拖二。在实际应用中,如果用气量不大时,水泵可能大多在20Hz状态下运行,这时能保证供水吗?答案是可以的。云润仪表在实施10t/h-75t/h锅炉变频器代替调节阀的改造中,一开始为了安全曾将给水泵变频器的下限频率设为10Hz,水位投自控运行后发现,在用气负荷较小的时候,控制器虽然已经没有输出了,但是水泵由于有10Hz的频率,仍在慢慢转动向锅炉供水,严重时可使锅炉汽包水位达到100%以上。后来将下限频率设定为0Hz,使用多年来未出现供不上水的情况,还保证了水位稳定在给定值附近。实际上口径DN50-DN80mm的电动调节阀,全行程时间在16-25s之间,而水泵变频器的加减速时间的设定均可以小于上述时间,因此不用担心供不上水的问题。但对于变频器加减速时间的设定,在保证供水的前提下,尽量设定长一点对工艺管道有利,因为这可以克服水泵加速过快时的“水锤效应”和减速过快时的“空化现象”。
