变频器外接仪表显示功能-变频器液晶显示屏显示功能

在外接的测量信号端接上测量仪表，即可显示工作频率与电流或电压等，如图所示。

需要说明的是，当测量信号端为模拟量输出时，其输出信号是和被测量（频率或电流等）成正比的直流电压信号。因此，外接仪表实际上应配用直流电压表，但刻度盘则必须按照被测量的要求进行修改。在接入外接仪表时，常常需要串入一个电位器，以便校准其读数是否准确。

图外接仪表显示

变频器液晶显示屏显示功能

有的变频器配置了能显示4行13字的液晶显示屏，使用户更便于监视与检索。其显示功能大致如下：

1．运行中的显示

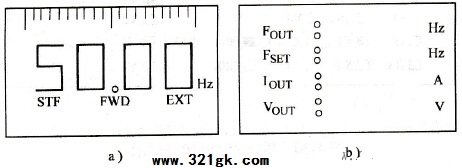

(1)运行状态显示。如图1a所示，它显示了变频器是由外接输入端的信号来控制的( EXT)、输入端子STF处于接通状态、正在正转(FWD)、工作频率是50Hz。

图1 运行中的液晶显示 a)运行状态b）数据检索 (2)运行中的数据检索。如图1b所示，它可以同时显示4项运行数据。

2．预置中的显示

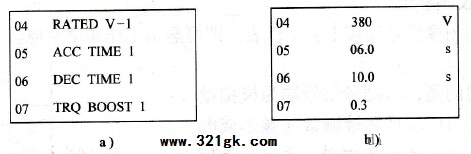

(1)部分功能显示。如图2a所示，它可以同时显示4项功能码及其内容。

图2 预置中的液晶显示 a)部分功能显示b）数据确认

(2)设定数据确认可以同时检验4项设定的数据，如图2b所示。

3．输入/输出状态的显示

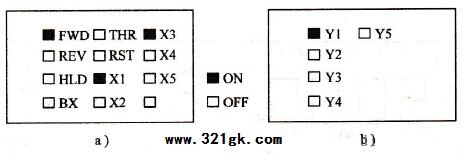

(1)外接端子的状态显示。例如各输入端的状态可由图3a所示的画面清楚地显示出来。同样，它也可以显示各输出端的状态，如图3b所示。

(2)输出数据显示。显示外接测量信号端的输出数据，以便检验外接仪表是否准确。

4．故障显示。可显示跳闸原因、跳闸瞬间的运行数据，以及在此之前的若干次的跳闸原因等，如图4所示。

图3 输入/输出状态显示

a)输入端的状态b）输出端的状态

故障显示图4 故障显示 a)跳闸原因b）故障史
