客户一次性送修了5台誉强3000型5.5kW变频器，其中有两台是上电后报OL1故障，无法复位运行。检查电流检测电路，全都貌似一切正常啊，没有过载信号存在。真个有点不讲理了啊，狠了狠心，拿出几个小时来，将相关检测电路（如图1）和后级故障信号处理电路，全盘画了一下，检查了一番，还是干瞪眼儿——确实没有问题，不是电流检测电路报的故障。从实际电路分析，若按照常理，电压比较器U5的2脚变低电平时（图1），和U6的13脚变低电平时，应该是OL1报警啊。检测该部分电路，静态电压完全正常，处于非报警状态啊。

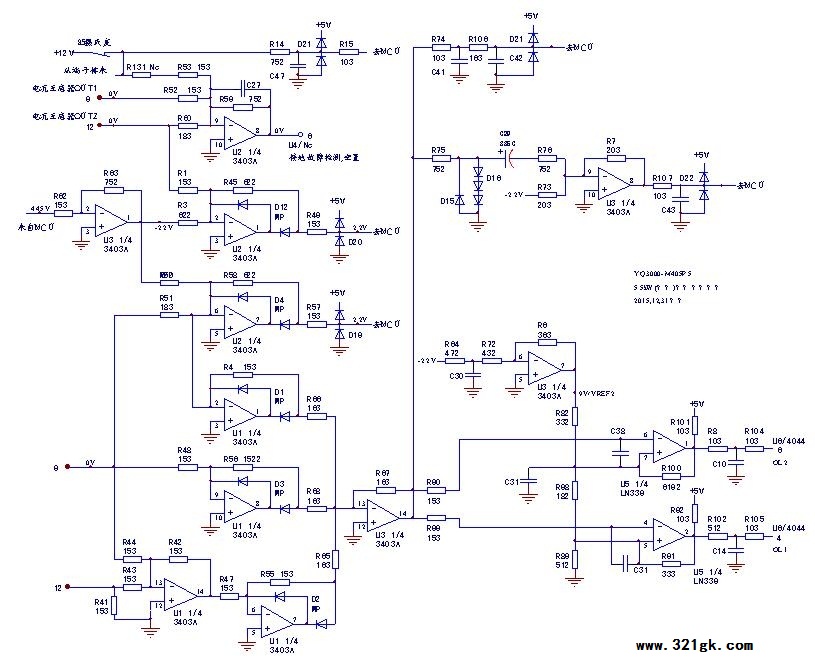

图1 电流检测电路

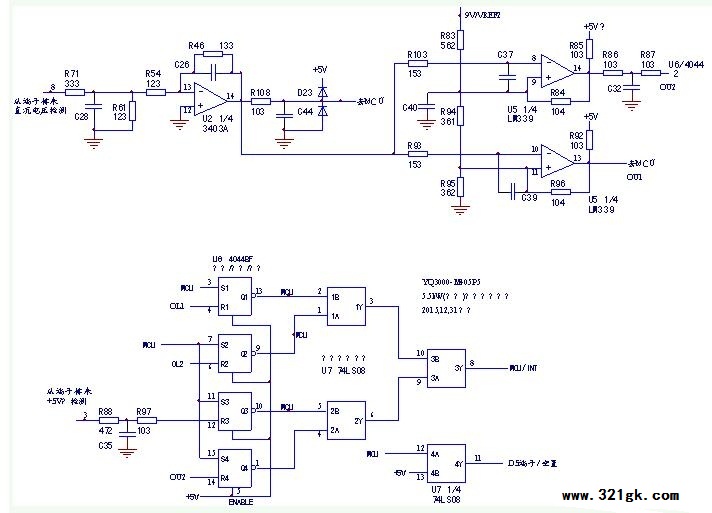

图2 电压检测及故障检测末级信号处理电路

再仔细观察这个OL1报警：上电后，得等一会儿，约十几秒钟吧，慢悠悠地终于显示OL1了。此时参数可调看，但不能修改；若在报警之前，上电面板变亮后就调整参数，可看可改，初始化了也无效。在修改参数过程中，哪怕调整上半个小时，也不会报警，停止操作后一会儿，就显示OL1了。



   施加了人为报警信号试验（在OL1报警之前），使U5的2脚变低，等了好一会儿（这个报警应该有延时的），无报警动作；使U5的1脚变低，马上就报OC了。     从其它电流检测电路上试验，竟然也搞不出OL1来。



    得想想，是怎么回事儿？

    其它三台已经修复，将MCU主板上的存储器芯片，换到OL1报警的机器上，上电试机，一切正常。两台都是这样！



    结论：MCU主板上的存储器内部数据异常（至于异常的原因嘛，也只有猜了），造成上电后误报OL1！



    嘿，像是欠电压啊，过电压啊，过载啊的等等，最后找来找去，都找到了存储器的身上。话说回来，要是找不到存储器的身上，只知道硬啃相关电路，就等着缴械投降吧。
