如何做好变频器的防尘工作-SV015 Is5-4 1.5kW变频器上电后显示HW

变频器如积尘，就会影响其散热，当灰尘堆积在变频器内电子元器件上时，会引起电子元器件过热，一旦超过允许温度会造成跳闸，严重时会缩短变频器的寿命。为此，必须做好变频器的防尘工作，具体措施如下：

1、必须经常检查并定期维护保养变频器柜顶的风机，保证其正常运行，做到变频器柜通风散热良好。
2、变频器柜的下部需要设置进风过滤网，并定期清除过滤网上的积尘。
3、证券设计变频器室的通风道，以保持室内空气的正常流通，使室内温度保持在40摄氏度以下。
4、为了避免变频器产生的热量相互影响，在同一柜中安装两台或多台变频器时，应该并列安装。如果必须上下安装时，则应在他们之间加装分隔导流板，防止变频器产生的热量影响上面的变频器。
5、减少变频器的“空载”运行时间，以减少粉尘对变频器的影响。
6、做好定期除尘工作，除尘可采用电动吸尘器或用压缩空气吹扫。
7、采取隔尘措施，切断灰尘来源。如设计专门的变频器室。堵塞电缆穿墙孔等。但在隔尘的同时必须注意通风散热。
8、选用防尘能量较强的变频器。对于有腐性气体和大量粉尘的场合，只要能满足使用温度的要求，可选用密封控制柜。

SV015 Is5-4 1.5kW变频器上电后显示HW

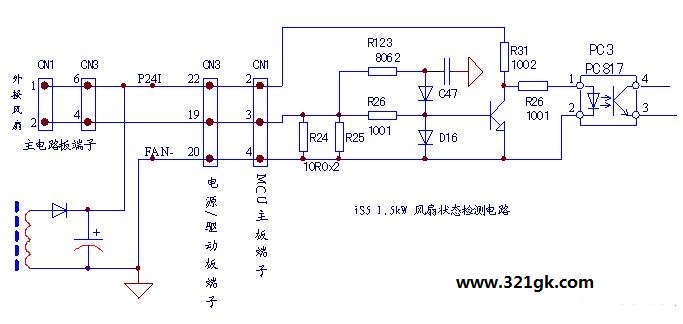

该机风扇状态检测电路见下图。由于是三块线路板经过插针连接，测绘较为费力。好在这部分电路较为简单，一会儿就干完了。
但为何要画出该部分电路，并与大家分享，其原因并非一句话所能说清。
如题，接手几台同型号机器，上电显示HW。说明书中给出了“当变频器的控制电路出现故障时，给出一个故障信号”的解释，并列出了具体的三条故障原因：
1.Wdog（看门狗？）故障；
2.EEP（是否为存储器数据？）错误；
3.ADC偏移量故障（是否为A-D转换基准异常？）。
嘿，上电按三条指示方向进行检修，重刷了EEPROM数据，无效。检测了基准电压，和检测了MCU工作三要素电路，均无异常。
后来细看检测电路，发现PC3是向MCU汇报情况的，是汇报什么情况呢？试一下便知道，短接其1、2脚后，显示与操作正常。PC3就是向MCU报HW故障的“汇报员”。

下功夫绘了上图电路，真相大白，原来该电路散热风扇状态检测电路，当检修中脱开与风扇的连接，或风扇已经损坏时，PC3动作向MCU报出HW故障。
而让人唯一不解的是，说明书中给指出了三个故障原因，唯独就是不给点出是散热风扇的原因！唯独这些原因和散热风扇没有一毛钱的关系，而唯独是散热风扇坏或相关检测电路异常，会报出HW，我的苍天大地啊！
