变频器模拟量给定的滤波和增益参数-微分电路中运放的三变身

模拟量的滤波是为了保证变频器获得的电压信号或电流信号能真实地反映实际值，消除干扰信号对频率给定信号的影响。滤波的工作原理是数字信号处理，即数字滤波。滤波时间常数就是特指模拟量给定信号上升至稳定值的63%所需要的时间（单位为s）。
滤波时间的长短必须根据不同的数学模型和工况进行设置。滤波时间太短，当变频器显示“给定频率”时有可能不够稳定而呈闪烁状；滤波时间太长，当调节给定信号时，给定频率跟随给定信号的响应速度会降低。一般而言，出于对抗干扰能力的考虑，需要增加滤波时间常数；处于对响应速度快的考虑，需要降低滤波时间常数。
模拟量通道的增益参数与上面的频率增益不一样，后者主要是为定义频率给定曲线的坐标值，前者则是在频率给定曲线既定的前提下，降低或者提高模拟量通道的电压值或者电流值。

微分电路中运放的三变身

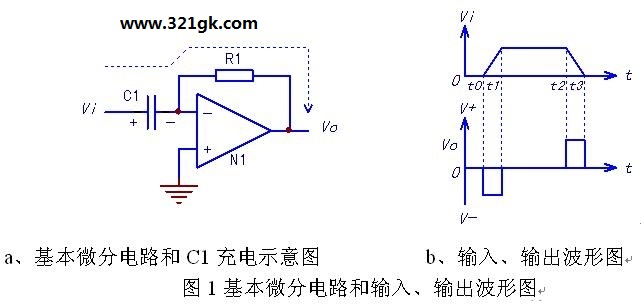

电路特性分析：
1)无输入信号，电路处于静态时，为电压跟随器形式（输出为0V地电位）；
2)动态时，在输入信号作用下，因C1的充、放电作用，N1的工作状态在电压比较器和电压跟随器之间快速变身：
a、输入信号的t0~t1时刻。C1对输入跃升高电压平信号，产生了信号耦合作用，形成输入高电平跳变。C1并在此期间充电，建立左+右一的充电电压。此际C1瞬时等效电阻<<R1，电路变身为高电压放大倍数反相器（实际出离线性区进入比较区）或电压比较器，即反相端输入正电压与同相输入端0V电位相比较，输出端为最大负向电压；
b、输入信号的t1~t2时刻。C1充电完毕，等效为断路。此时N1变为（跟随地电平的）电压跟随器身份，输出端回归为0V地电位；
c、输入信号的t2~t3时刻。输入信号产生斜坡式突降，即C1左端电位突降并降至接地电位，因C1两端电位不能突变之故，C1右端出现负向电压，N1由电压跟随器再度变身为电压比较器。此度时反相输入端负电位与同相输入端0电位相比较，因而输出最大正向电压。

综述，由二极管构成运放的偏置电路（担当反馈元件）时，其开、关特性会导致运放电路的两次变身；由电容构成运放的偏置电路（担当反馈元件）时，因充电瞬时短路、充电时等效电阻逐渐变大、充电完毕相当断路的三次状态变化，会导致运放电路的三次变身。
从反馈支路的器件特性来分析动态中运放电路的变身，是分析电路原理的关键所在。
积分电路检修要点：
1) 电路静态，无输入信号时，是跟随地电位的电压跟随器，其两输入端与输出端，均为0V。
2) 动态时，因微分输出正、负电平接近或相等，输出端直流成分为零，故动态时测输出端直流电压，也为0V。改用交流电压挡测量输出电压时，因输出电平时间较短，测试脉冲电压幅度会较低。用示波器检测输出信号比较适宜。
