高频电子管变频器的变频步骤如下。
    1.电源
    三相工频电流，经滤波后供给变压器的一次绕组，再经变压器升压后变为频率50Hz、电压10000V的高压交流电。老式设备使用的是高压变压器，新型设备则采用感应调压器。感应调压器的结构类似大型立式线绕式异步电动机，借助改变转子与定子的相对位移来实现电压的无级调节。
    2.整流
    经调压后的高压交流电，通过整流变为高压直流电。老式设备是使用闸流管进行全波整流，新型设备则采用高压硅堆三相桥式全波整流。
    3.振荡（变频）
    由整流器输出的高压直流电，供给振荡管产生高压脉冲直流电流，其频率约为20kHz，经振荡后变为频率为200~300kHz的高压交流电，再经过高频变压器降压后可作为炉子的电源。

变频器基频参数设置

一、基频参数的概念

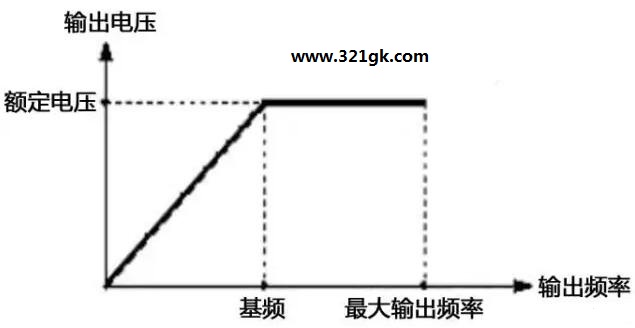

    变频器基频参数的示意图如图：

基频以下，变频器的输出电压随输出频率的变化而变化，V/F=常数，适合恒转矩负载特性。
基频以上，变频器的输出电压维持电源额定电压不变，适合恒功率负载特性。
二、如何设置基频
基频参数设置应该以电动机的额定参数设置，而不能根据负载特性设置，即使电动机选型不适合负载特性，以必须尽量遵循电动机的参数，否则，容易过流或过载。
    例如：如果电机的额定工作频率为50HZ，基频应设置为50HZ；如果电机的额定工作频率为60HZ，基频应设置为60HZ；如果电机的额定工作频率为100HZ，基频应设置为100HZ。
    如果电动机选择专用的交流变频电机，电机一般都标注恒转矩、恒功率调速范围。如果标注5～100HZ为恒转矩，100～150HZ为恒功率，基频应该设置为100HZ。
三、基频设置的注意点

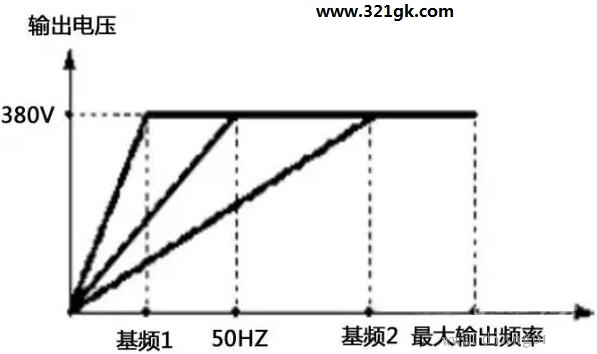

    基频参数直接反映变频器输出电压和输出频率的关系，如果设置不当容易造成电动机的过流或过载。如图所示。

    如图所示，一台交流电动机的额定工作频率为50HZ，额定电压380V。
    如果变频器的基频设置低于50HZ（如基频1），V/F比例高，同等频率的输出电压高，输出电流高，在启动时，容易造成过流。
    如果变频器的基频设置高于50HZ（如基频2），V/F比例低，同等频率的输出电压低，输出电流低，在启动时，容易造成无法启动而过载。
