软起动器的起动方式软起动器与变频器的区别

运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动一般有下面几种起动方式：
（1）斜坡升压软起动：这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。
（2）斜坡恒流软起动：这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定(t1至t2阶段)，直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。
（3）阶跃起动：开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。通过调节起动电流设定值，可以达到快速起动效果。
（4）脉冲冲击起动：在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。软起动与传统减压起动方式的不同，笼型电机传统的减压起动方式有Y-q起动、自耦减压起动、电抗器起动等。这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。
（5）电压双斜坡起动：在起动过程中，电机的输出力矩随电压增加，在起动时提供一个初始的起动电压Us，Us根据负载可调，将Us调到大于负载静磨擦力矩，使负载能立即开始转动。这时输出电压从Us开始按一定的斜率上升(斜率可调)，电机不断加速。当输出电压达到达速电压Ur时，电机也基本达到额定转速。软起动器在起动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。
（6）限流起动：就是电机的起动过程中限制其起动电流不超过某一设定值(Im)的软起动方式。其输出电压从零开始迅速增长，直到输出电流达到预先设定的电流限值Im，然后保持输出电流I这种起动方式的优点是起动电流小，且可按需要调整。对电网影响小，其缺点是在起动时难以知道起动压降，不能充分利用压降空间。
（7）突跳起动：在起动开始阶段，让晶闸管在极短的时间内全导通后回落，再按原设定的值线性上升，进入恒流起动，该起动方法适用于重载并需克服较大静摩擦的起动场合。

软起动器与变频器的区别

软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。软启动器用于需降压启动和停止的场合。电机的转速不变。变频器用于需要调速，恒压的地方，频率决定转速。软启动和变频器最大的区别就是变频器可以任意设定运行频率，而启动器只起到软起软停作用    变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。因此变频器可以使电机以较小的启动电流，同时使电机启动转矩达到其最大转矩，即变频器可以启动重载负荷。

         软启动只改变输出电压，不改变频率，也就是不改变电机运行曲线上的n0，而是加大该曲线的陡度，使电机特性变软。当n0不变时，电机的各个转矩（额定转矩、最大转矩、堵转转矩）均正比于其端电压的平方，因此用软启动大大降低电机的启动转矩，所以软启动并不适用于重载启动的电机。    变频器在功能上是软启动所不能替代的,变频器可以实现恒转距启动,就是说在低速下可以有和高速相同的转距,而软启动是无法实现的.    一、软启动设备的工作原理    在三相电源与电机间串入三相反并联晶闸管（可控硅整流器），利用晶闸管移相控制原理，启动时电机端电压随晶闸管的导通角从零逐渐上升，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程，此时旁路接触器接通（避免电机在运行中对电网形成谐波污染，延长晶闸管寿命），电机进入稳态运行状态，停车时先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。    启动时，使晶闸管的导通角从0开始，逐渐前移，电机的端电压从零开始，按照预设函数关系逐渐上升，直到达到满足启动转矩而是电动机顺利启动，再使电机全电压运行。       从工作原理上看，软驱动器实际上是一个调压器，输出只改变电压，并没有改变频率。这一点与变频器不同。    二、软启动设备的优点    软起动的优点是：    1)、起动时无冲击电流，通过逐渐增大晶闸管导通角，使起动电流从零线性上升至设定值；    2)、属恒流起动，软起动器可引入电流闭环控制，使电动机在起动过程中保持恒流，确保电动机平稳起动；    3)、可根据负载情况及电网继电保护特性选择，能自由地无级调整至最佳的起动电流。    4)、可以频繁的启动电动机，软启动允许10次/小时，而不致电动机过热。    （笼型电动机传统的减压起动方式有：Y-△起动、自耦减压起动、电抗器起动等，皆属于有级减压起动，其缺点是在起动过程中会出现二次冲击电流。）       当电动机全速运行后，用旁路接触器来取代已完成任务的软起动器，以降低晶闸管的热耗，提高系统效率。在这种模式下用一台软起动器起动多台电动机。

一、变频器概念
      从异步电动机的转速公式n=60f（1-s）/p （式中：n-电机转速，f-电源频率，p-电机的极对数， s-转差率）中可以看出，当p不变，均匀的改变电源的频率，就可以连续改变电动机的同步转速，这种调速称为变频调速。
   二、变频器分类、原理

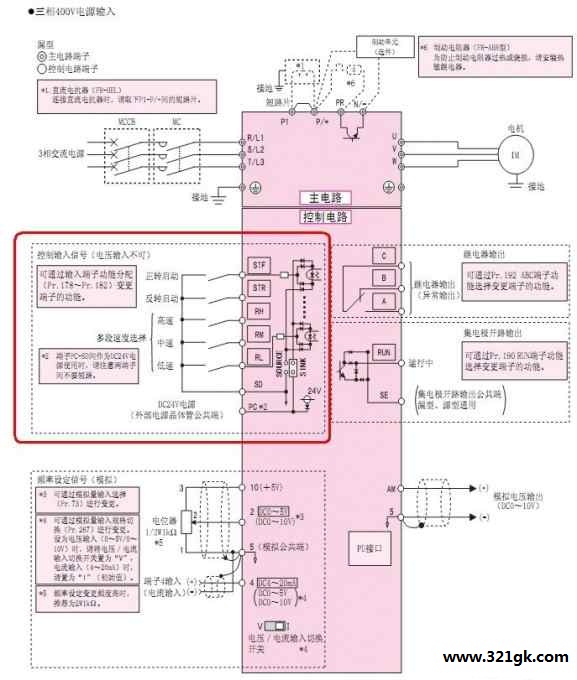

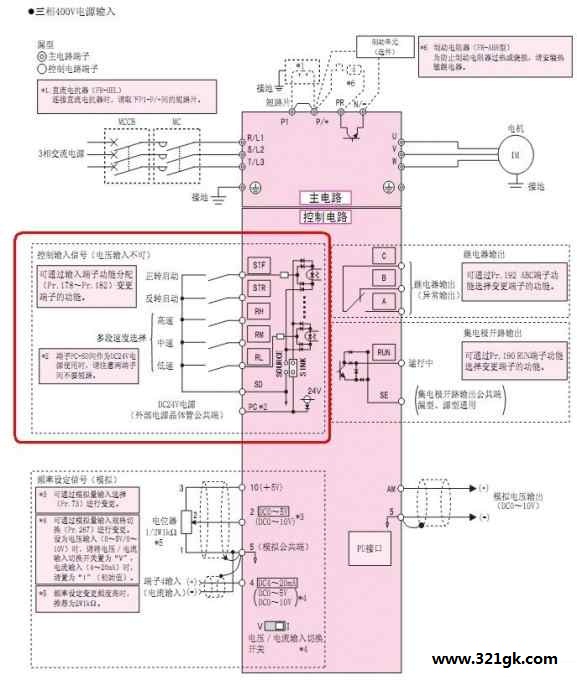

   变频调速装置的关键设备是电动机变频调速器，也叫变频器。
   变频器有交--交变频器，由三相反并联闸晶管可逆桥式，采用电网自然换相原理组成变频器。
