如何快速掌握变频器维修技术方法-安川变频器故障IGBT上下短路SC报警维修
今天小编分享一下如何快速掌握变频器维修技术方法，变频器维修技术学习方法到底有没有最好的呢？怎样才能用最少的时间、投入最小的精力就可学会并掌握变频器维修技术呢？是每一个想学习变频器维修技术的人们都十分渴望的。小编以变频器维修技术学习方法说说自己的一些观点，希望能给朋友们一些启发。
变频器维修技术学习方法之一，应制定详细的学习计划、由基础知识开始学习，从简单到复杂循序渐进的进行学习。变频器维修技术是一项即高端又复杂的技术，刚开始学习时，应制定一个详细的学习计划，从简单的基础知识开始学习，将简单的基础知识掌握之后，再深入学习复杂的知识，学习过程中必定会遇到一些费解或不理解得知识点，遇到这种情况可以暂时记住问题，先不用理会，继续向后学习，等后面的内容学的差不多时再回头去看之前不能理解的知识点时，往往问题就能迎刃而解。以循序渐进的法则进行学习，如此就能在一定时间内掌握变频器维修技术了。
如果学习者一开始就学习较难理解的知识点，一开始就会遇到很多难以理解的知识，在没师傅指点迷津、百思不得其解的情况下，就会产生放弃学习的念头，如此就很难掌握你想学习的技术了！所以学习之前一定要制定详细的学习计划，以循序渐进的法则进行学习，就能收到事半功倍的学习效果。
变频器维修技术学习方法之二就是拜一个有经验的变频器维修师傅，如果师傅愿意教，愿意手拿手一点一点的将维修技巧传授给你，也能在极短的时间里学会并掌握这门技术。但现实是很少有人愿意无偿将自己丰富的维修经验奉献出来，在非亲非故的情况下很难一开始就将精华技术传给你。
安川变频器故障IGBT上下短路SC报警维修
|

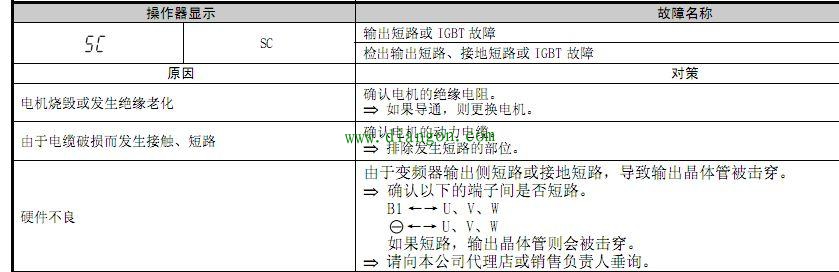

SC 报警，也叫负载短路（SC），手册说法是，变频器输出侧短路，请检查电机的绝缘及阻抗是否正常，可以在断开变频器时候，用耐压摇表测量连接线和电机对地电阻，看看有没有5兆欧以上，如果没有，就是电机或者线路有问题。如果电机没有问题，就是变频器IGBT模块烧了。

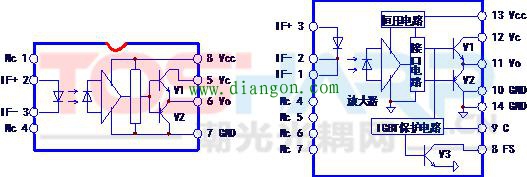

SC故障是安川变频器较常见的故障。IGBT模块损坏，这是引起SC故障报警的原因之一。此外驱动电路损坏也容易导致SC故障报警。安川在驱动 电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采用了光耦PC929，这是 一款内部带有放大电路，及检测电路的光耦。
此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。IGBT模块损坏的原因有多种，首先是外 部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，从 而导致SC故障报警。
|
|
