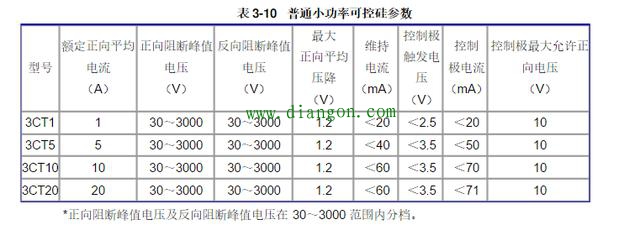

可控硅的主要技术参数
1．正向阻断峰值电压(VPFU)
是指在控制极开路及正向阻断条件下，可以重复加在器件上的正向电压的峰值。此电压规定为正向转折电压值的80％。
2．反向阻断峰值电压(VPRU)
它是指在控制极断路和额定结温度下，可以重复加在器件上的反向电压的峰值。此电压规定为最高反向测试电压值的80％。
3．额定正向平均电流(IF)
在环境温度为+40C时，器件导通(标准散热条件)可连续通过工频(即指供电网供给的电源频率．一般为50Hz或60Hz，我国规定为50Hz)正弦半波电流的平均值。
4．正向平均压降(UF)
在规定的条件下，器件通以额定正向平均电流时，在阳极与阴极之间电压降的平均值。 5．维持电流(IH)
在控制极断开时，器件保持导通状态所必需的最小正向电流。
6．控制极触发电流(Ig)
阳极与阴极之间加直流6V电压时，使可控硅完全导通所必需的最小控制极直流电流。 7．控制极触发电压(Ug)
是指从阻断转变为导通状态时控制极上所加的最小直流电压。

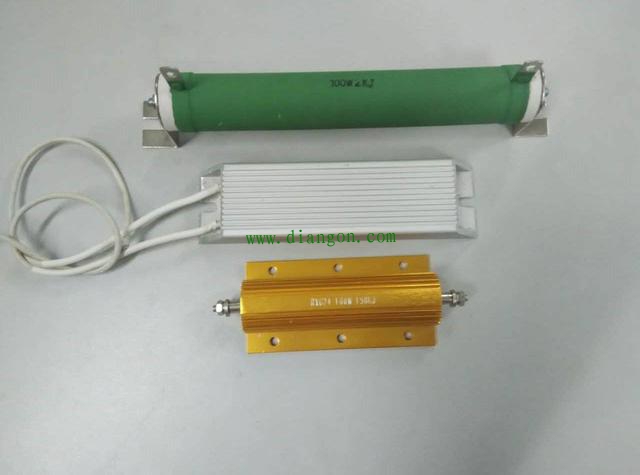

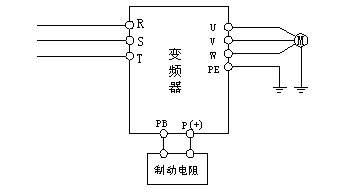

变频器如何选用制动电阻


最简单的方法，打电话给销售商，让他们帮你选，另外一般变频器说明书的后面都配有制动电阻的选型，你也可以查表得到。当然也可以计算，不过相对复杂，制动电阻不可太大，如果太大就不能有效的制动，原因为p=u^2/r，制动电阻也不可太小，如果太小电流就会很大，会烧毁制动晶体管，下边提供一种计算方法供参考。

A、首先估算出制动转矩 一般情况下，在进行电机制动时，电机内部存在一定的损耗，约为额定转矩的18%-22%左右，因此计算出的结果在小于此范围的话就无需接制动装置；
B、接着计算制动电阻的阻值 在制动单元工作过程中，直流母线的电压的升降取决于常数RC，R即为制动电阻的阻值，C为变频器内部电解电容的容量。这里制动 单元动作电压值一般为710V。
C、然后进行制动单元的选择 在进行制动单元的选择时，制动单元的工作最大电流是选择的唯一依据，其计算公式如下：
D、最后计算制动电阻的标称功率 由于制动电阻为短时工作制，因此根据电阻的特性和技术指标，我们知道电阻的标称功率将小于通电时的消耗功率，一般可用下式求得： 制动电阻标称功率 = 制动电阻降额系数 X 制动期间平均消耗功率 X 制动使用率% 2.6 制动特点 能耗制动（电阻制动）的优点是构造简单，缺点是运行效率降低，特别是在频繁制动时将要消耗大量的能量，且制动电阻的容量将增大。
制动力矩计算 要有足够的制动力矩才能产生需要的制动效果，制动力矩太小，变频器仍然会过电压跳闸。 制动力矩越大，制动能力越强，制动性能约好。但是制动力矩要求越大，设备投资也会越大。

制动力矩精确计算困难，一般进行估算就能满足要求。 按100%制动力矩设计，可以满足90%以上的负载。 对电梯，提升机，吊车，按100% 开卷和卷起设备，按120%计算 离心机100% 需要急速停车的大惯性负载，可能需要120%的制动力矩 普通惯性负载80% 在极端的情况下，制动力矩可以设计为150%，此时对制动单元和制动电阻都必须仔细合算，因为此时设备可能工作在极限状态，计算错误可能导致损坏变频器本身。 超过150%的力矩是没有必要的，因为超过了这个数值，变频器本身也到了极限，没有增大的余地了。
电阻制动单元的制动电流计算（按100%制动力矩计算） 制动电流是指流过制动单元和制动电阻的直流电流。 380V标准交流电机：
P――――电机功率P(kW) k――――回馈时的机械能转换效率，一般k＝0.7（绝大部分场合适用）
V――――制动单元直流工作点（680V-710V，一般取700V） I――――制动电流，单位为安培
计算基准：电机再生电能必须完全被电阻吸收 电机再生电能（瓦）＝1000×P×k＝电阻吸收功率（V×I）
计算得到I=P。。。。。。。。。。制动电流安培数＝电机千瓦数 即每千瓦电机需要1安培制动电流就可以有100%制动力矩 制动电阻计算和选择（按100%制动力矩计算） 电阻值大小间接决定了系统制动力矩的大小，制动力矩太小，变频器仍然会过电压跳闸。 电阻功率选择是基于电阻能安全长时间的工作，功率选择不够，就会温度过高而损坏。 380V标准交流电机： P――――电机功率P(kW) k――――回馈时的机械能转换效率，一般k＝0.7（绝大部分场合适用） V――――制动单元直流工作点（680V-710V，一般取700V） I――――制动电流，单位为安培 R――――制动电阻等效电阻值，单位为欧姆 Q――――制动电阻额定耗散功率，单位为kW s――――制动电阻功耗安全系数，s＝1.4 Kc――――制动频度，指再生过程占整个电动机工作过程的比例，这事一个估算值，要根据负载特点估算

一般Kc取值如下：
电梯 Kc＝10~15%
油田磕头机 Kc＝10~20%
开卷和卷取 Kc＝50~60%
最好按系统设计指标核算
离心机 Kc＝5~20%
下放高度超过100m的吊车 Kc＝20~40%
偶然制动的负载 Kc＝5% 其它 Kc＝10%
电阻计算基准：电机再生电能必须被电阻完全吸收 电机再生电能（瓦）＝1000×P×k＝电阻吸收功率（V×V/R）
计算得到：制动电阻R=700/P （制动电阻值＝700/电机千瓦数）
电阻功率计算基准： 电机再生电能必须能被电阻完全吸收并转为热能释放 Q=P×k×Kc×s＝P×0.7×Kc×1.4 近似为Q=P×Kc 因此得到：
电阻功率Q＝电动机功率P×制动频度Kc 制动单元安全极限： 流过制动单元的电流值为700/R。
