软启动器现在已经成为了电动机行业必备的一个产品,它能很好的保护您的电机,保护电网设备.那么软启动器的启动特性有哪些呢?这里就给大家做个简单的介绍.
1.限流启动
限流启动就是限制电动机的启动电流，它主要是用在轻载启动的设备上，它可以直观地看到启动电流，同时在启动时启动压降难以获取使其不足之处，不能充分利用压降空间损失启动力矩，对电动机不利。
2.斜坡电压启动
斜坡电压启动就是电压由小到大斜坡线性上升，主要应用在重载启动设备上，它实现了将传统的降压启动从有级变成了无级，启动转矩特性抛物线型上升对拖动系统有利，启动平滑，柔性好使其优点，对拖动系统有更好的保护，延长拖动系统的使用寿命。但启动电流较大却是它的缺点。
3.转矩加突跳控制启动
转矩加突跳控制启动就是在电压斜坡控制启动的基础上加一个电压突跳，它主要应用在静惯量较大的设备上，用于如风机负载等电压斜坡启动比较困难的设备上。它用突跳转矩在启动瞬间克服电机静阻力矩，然后将转矩抛物线上升，缩短启动时间。但是其缺点是突然跳电会给电网发送100ms的浪涌电流进而给电网带来大电流冲击。

变频器控制电路的接线方法

一般来说，和同容量普通电动机的电线选择方法相同。考虑到其输入侧的功率因数往往较低，应本着宜大不宜小的原则来决定线径。1.模拟量控制线。
模拟量控制线主要包括：输入侧的给定信号线和反馈信号线以及输出侧的频率信号线和电流信号线。
模拟量信号的抗干扰能力较低，因此，必须使用屏蔽线。屏蔽层靠近变频器的一端，应接到控制电路的公共端(COM)，不要接到变频器的地端(E)，如图1所示。屏蔽层的另一端应该悬空。布线时还应该遵守以下原则：

图1 屏蔽线的接法
1)尽量远离主电路100 mm以上。
2)尽量不和主电路交叉，如必须交叉时应采取垂直交叉的方式。
2.开关量控制线。
如启动、点动、多挡转速控制等的控制线，都是开关量控制线。一般来说，模拟量控制线的接线原则也都适用于开关量控制线。但开关量的抗干扰能力较强，故在距离不远时，允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起。如果操作台离变频器较远，应该先将控制信号转换成能远距离传送的信号，再将能远距离传送的信号转换成变频器所要求的信号。
3.变频器的接地。
从安全及降低噪声的需要出发，为防止漏电和干扰侵入或辐射，变频器必须接地。根据电气设备技术标准规定，接地电阻应不大于国家标准规定值，且用较粗的短线接到变频器的专用接地端子E上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台设备的接地端相接后再接地，如图2所示。

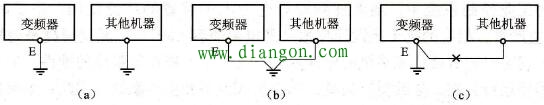

图2 变频器接地方式示意图
(a)专用地线（正确）；(b)共用地线（正确）；(c)共通地线（错误）
4.大电感线圈的浪涌电压吸收电路。
接触器、电磁继电器的线圈及其他各类电磁铁的线圈都具有很大的电感。在接通和断开的瞬间，由于电流的突变，它们会产生很高的感应电动势，因而在电路内部会形成峰值很高的浪涌电压，导致内部控制电路的误动作。所以，在所有电感线圈的两端，必须接入浪涌电压吸收电路。在大多数情况下，可采用阻容吸收电路，如图3 (a)所示；在直流电路的电感线圈中，也可以只用一只二极管，如图3 (b)所示。

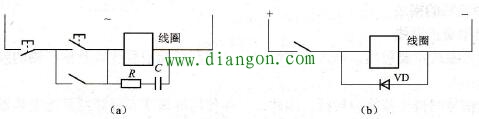

图3 浪涌电压吸收电路
(a)阻容吸收电路；(b)直流吸收电路
注意事项。
1)主电路电源端子R、S、T，经接触器和空气开关与电源连接，不需要考虑相序。
2)变频器的保护功能动作时，继电器的常闭触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。
3)不应以主电路的通断来进行变频器的运行、停止操作，而需用控制面板上的运行键( RUN)和停止键(STOP)或用控制电路端子STF (STR)来操作。
4)变频器输出端子(U、V、W)最好经热继电器再接至三相电动机上，当旋转方向与设定不一致时，要调换U、V、W三相中的任意两相。
5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上。
