变频器的动态检修流程图解

时间:2018-02-01 13:10来源:未知 作者:admin 点击:
动态检修是建立在静态检修的基础之上的,在静态检修过程中已将大部分明显损坏 的元器件更换,动态检修是为了检修元器件的电气特性及电路连接是否畅通。想了解更多工业电路板、
动态检修是建立在静态检修的基础之上的,在静态检修过程中已将大部分明显损坏 的元器件更换,动态检修是为了检修元器件的电气特性及电路连接是否畅通。想了解更多工业电路板、电梯电路板、变频器相关知识请关注“从零开始变频器维修”。

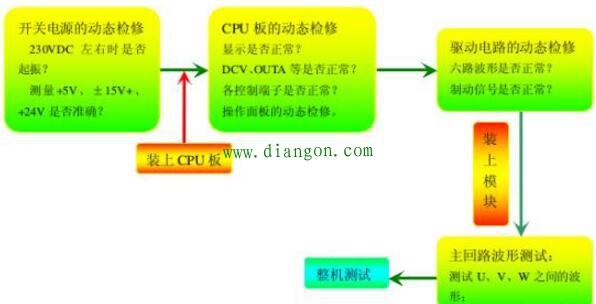

由于变频器检修的重点在于其动态检修,检修顺序是“先控制回路后主回路”(有些变 频器只是因为开关电源损坏而 IGBT 正常,先控制回路后主回路可以有效避免因为控制电 路异常而造成对 IGBT 的损坏)。本章将分别讲述 KVFC+415GR 变频器的电源部分,驱 动电路部分,CPU 板,主电路等的动态检修。动态检修流程图如图所示。


动态检修流程
温馨提示:为了快速判断是 CPU 板故障还是主板故障,维修人员可以分别备用一套正常的 CPU 板和主板,在动态检测时分别用其替换故障机的 CPU 板和主板,进而将故障检修范围快速锁定在局部电路上。
注意:在对变频器主板和 CPU 板加电过程中,大部分电子元器件都会发热和放电,请 勿直接或间接接触电路板和元器件表面,以免烫伤或触电。
