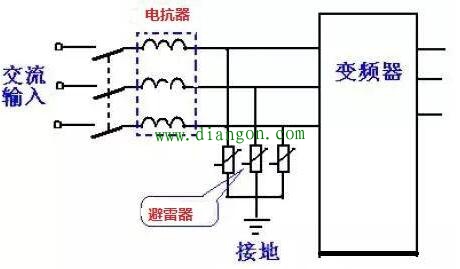

解决方案：在变频器控制柜中安装进线避雷器。 进线避雷器可采用电源防雷模块，滑道安装，并联接地。该避雷器模块为间隙放电，冲击放电电流15kA(10/350μs) ，工作电压250V。也可以采用在电源线上并联压敏电阻防雷。远传信号线采用屏蔽线，将屏蔽层两端接地。
特别建议：
1、如果电源是架空进线，在进线处装设变频专用避雷器，或按规范要求在离变频器20m的远处预埋钢管做专用接地保护。如果电源是电缆引入，则应做好控制室的防雷系统。实践表明，这一方法基本上能够有效解决雷击问题。
2、当电源系统一次侧带有真空断路器时，断路器合闸或跳闸操作也能产生较高的冲击电压。如变压器一次侧真空断路器断开时，通过耦合在二次侧形成很高的电压冲击尖峰。 为防止因冲击电压造成过电压损坏，通常需要在变频器的输入端加压敏电阻等吸收器件，保证输入电压不高于变频器主回路期间所允许的最大电压。
3、当使用真空断路器时，应尽量限制冲击形成，加装RC浪涌吸收器。若变压器一次侧有真空断路器，因在控制操作顺序上保证真空断路器动作前先将变频器断开。

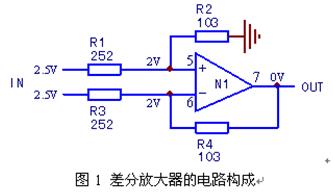

变频器输出电流检测或电压检测的前级电路，出于抗干扰和电气隔离的双重要求，通常采用线性光耦器件和差分放大器的“配套”电路，来完成检测信号的传输任务。其差分放大器的电路形式如图1所示，以电流检测电路为例，当R1＝R3，R2＝R4，同时差分输入信号为零（停机状态）时，此时输出是“虚地”的，为0V，如果不是0V说明该级电路有了问题，上电后的异常报警，其源头可能在此处了。

故障实例一
上电报OC故障，测N1的5、6、7脚俱为2V。7脚不为0V为报警原因。
1、放大器的“虚短”规则仍然成立，判断N1芯片好，故障在偏置电路。

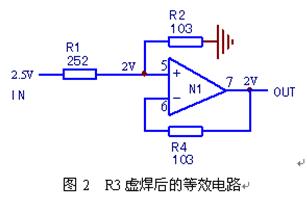

2、进一步分析，此时差分放大器已变身为电压跟随器，如图2所示。
判断为R3断路、虚焊或阻值严重变大。测R3一端虚焊，补焊后恢复正常。

故障实例二
故障现象同上。测5脚为2V，6脚为2.5V，7脚为-13V。
1、放大器的“虚短”规则不能成立，但尚符合电压比较器规则。

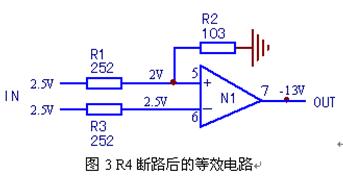

2、进一步分析，此时差分放大器变身为电压比较器，如图3所示。
判断N1芯片尚好，故障为R4断路或虚焊，使放大器的闭环条件被破坏，从而由放大器变身为电压比较器。在线检测R4的阻值已严重变大，拆下检测已经断路，代换后恢复正常。

故障实例三
故障现象同上。测5脚为0V，6脚为0V，7脚为-10V。
1、放大器的“虚短”和反相放大器的“虚地”规则仍然成立，N1芯片是好的。

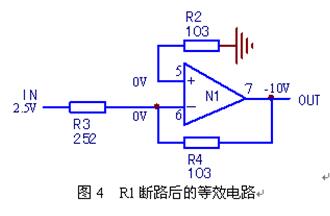

2、进一步分析，此时差分放大器变身为反相放大器，如图4所示。
判断故障为R1断路或虚焊，引起同相输入端的输入信号电压丢失，而反相输入端的2.5V被四倍反相放大。查R1有虚焊现象，补焊后故障排除。

故障实例四
故障现象同上。测5、6、7脚均为2.5V。
1、放大器的“虚短”规则仍然成立，N1芯片是好的。

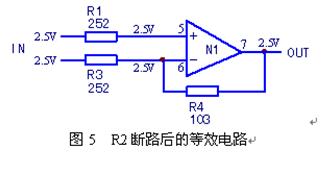

2、进一步分析，此时由于同相输入端的分压电路异常，导致原差分放大器的“输出虚地”条件被破坏，如图5所示。故使输出电压由0V上升为2.5V。
判断故障为R2断路或虚焊，引起同相输入端的输入电压上升。测量确如判断，代换R2后N1输出正常。

故障实例五

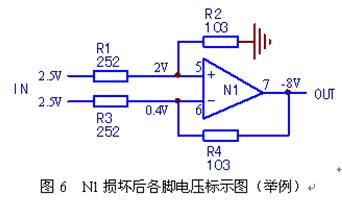

故障现象同上。测脚电压为2V，6脚为0.4V，7脚为-8V。
1、放大器的“虚短”规则不能成立。
2、退而求其次，N1芯片连比较器的原则也不再符合，彻底“渎职”变得不可理喻。没有之二，N1芯片已经坏掉，不须再查外围元件进行判断。代换N1芯片，恢复正常工作。

最近这阵子，这几例故障恰巧基本上都碰到了，索性集中起来玩它一把。见到许多检修的朋友，大概属于急脾气的吧，往往疏于检测，上手就动烙铁，先焊片换片再说。我有时在旁着急：先测量一下，确认芯片坏了再换不迟啊。测量比换芯片还要省事儿还要快一点啊，谁坏换谁啊，不坏动它干嘛？乱换一气可能会扩大故障哟（喋喋不休也怕人有时烦我）。
