个人总结：热继电器在有变频器的场合如何正确使用

热继电器由于其价格便宜，接线简单并具有过载，断相两大保护功能，因此获得了广泛的应用，随着变频器的日益增多，两者如何更好的配合使用，实际应用中，可能有一些误区，我作以下介绍。
1当用一台变频器控制一台电动机时，可以取消热继电器，因为变频器内部带有电子热保护装置，它能很好的保护电动机，用户只需正确的设置参数即可。
2在以下场合，仍需保留热继电器

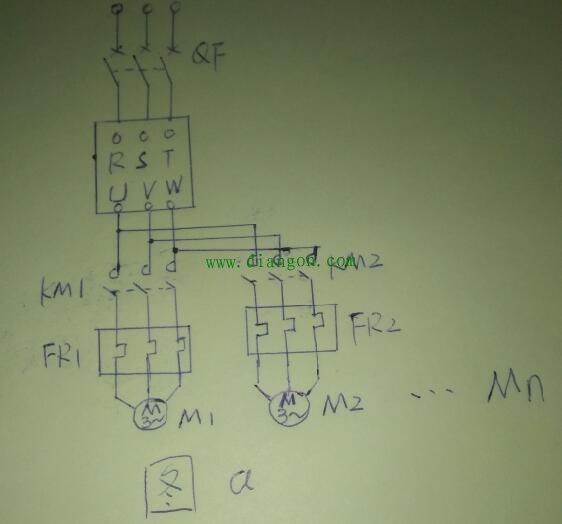

①一台变频器控制多台电动机的场合。此时，由于变頻器容量大，内部的热保护不可能对单台电动机进行保护。此时其保护接线如图a

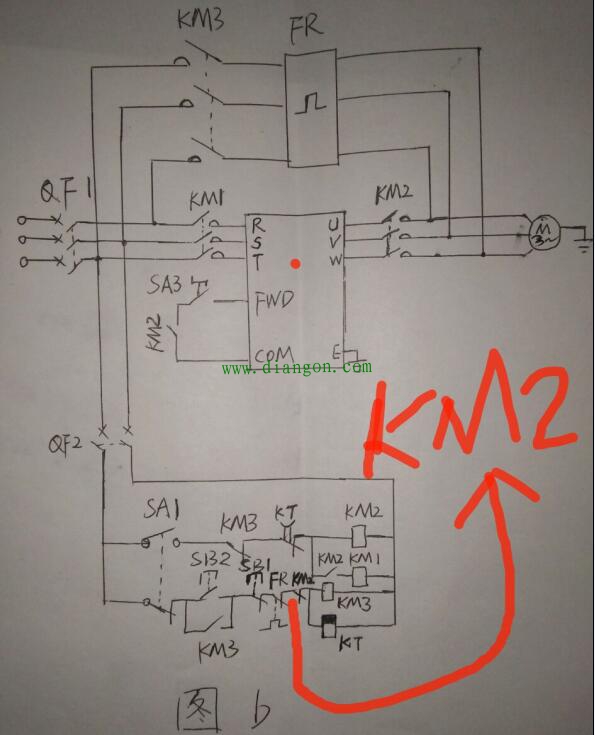

②工频电源和变频器交替供电时的过载保护。当电机工频运行时，需外加热继电器进行保护。其热继电器接线如图b。

图b中①sA3为变频运行时启动停止开关(旋钮)②sA1为变频，工频选择开关(旋钮)③SB1，SB2为工频停止，diangon.com，启动按钮。④kT为断电延时型时间继电器。
③普通热继电器用于变频器调速电路时，由于变频器输出电流中含有大量的谐波成分，有可能造成热继电器误动作，故应适当调大热继电器整定电流10%左右。
以上就是本人一点总结，希望广大同行们共同讨论，共同学习 (责任编辑：admin)
