变频器运算放大器电路规则不成立,片坏 变频器的构成

时间:2018-05-07 11:00来源:未知 作者:admin 点击:
运算放大器最为根本的两大规则是虚短,闭环状态下两输入端的电压差为0。和虚断,输入端流入的电流为0输入端既不流出电流,也不流入电流(不会影响外部偏置电路串联分压电路的分
运算放大器最为根本的两大规则是虚短,闭环状态下两输入端的电压差为0。和虚断,输入端流入的电流为0——输入端既不流出电流,也不流入电流(不会影响外部偏置电路——串联分压电路的分压值)。关于虚短,和芯片的内、外部电路均有关联,而虚断,有时更为直接地将故障所指投注于芯片本身。而一旦在输入端产生了电流流入或流出的行为,仅有一个结论:运算放大器已经坏掉。请看实例。

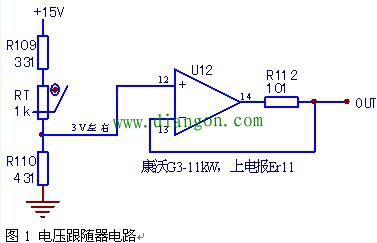

如图1所示,上电面板显示模块超温报警代码。检测模块温度检测前级电路,是较为简单的电压跟随器电路,据串联电阻值粗略估算,U12的同相输入端分压值起码约应在3V左右。现实测为8.2V,查R109、RT、R110的阻值均正常,高电压是由U12的12脚流出至分压点的,判断经12流出的电流导致分压值的改变。U12本身的“虚断”特性已经不能成立,判断U12已坏。更换后故障排除。

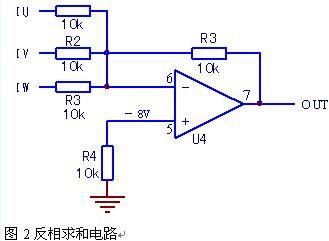

如图二所示,该机器上电报接地故障。接地故障检测的前级电路为反相求和电路,空载或待机状态时U4输出端电压应为0V。上电测U4的5脚(由虚断特性可知)正常应为0V,现测得为-8V电压值,放大器虚断特性已被破坏,其5脚产生的流入电流在R4上形成了电压降,判断U4坏掉,代换U4后恢复正常.

                                                                                                           变频器主要是由主电路、控制电路组成。
 主电路是给异步电动机提供调压调频电源的电力变换部分,变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。 它由三部分构成,将工频电源变换为直流功率的“整流器”,吸收在变流器和逆变器产生的电压脉动的“平波回路”,以及将直流功率变换为交流功率的“逆变器”。
  控制电路是给异步电动机供电(电压、频率可调)的主电路提供控制信号的回路,它有频率、电压的“运算电路”,主电路的“电压、电流检测电路”,电动机的“速度检测电路”,将运算电路的控制信号进行放大的“驱动电路”,以及逆变器和电动机的“保护电路”组成。①运算电路:将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算,决定逆变器的输出电压、频率。 ②电压、电流检测电路:与主回路电位隔离检测电压、电流等。 ③驱动电路:驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。④速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号,送入运算回路,根据指令和运算可使电动机按指令速度运转。⑤保护电路:检测主电路的电压、电流等,当发生过载或过电压等异常时,为了防止逆变器和异步电动机损坏,使逆变器停止工作或抑制电压、电流、变频器应用维护保养。由于变频器能适应生产工艺的多方面要求,尤其是在工业自动化控制应用上,交流变频调速技术已经上升为工业自动化控制的主流。交流调速系统的性能已经可以和直流调速系统相匹敌,甚至可以超过直流系统。它采用的全数字控制方式,使信息处理能力大幅度地增强。同时它将实用经验和技巧不断地融入软件功能中,采用模拟控制方式无法实现的复杂控制在今天都已成为可能,使变频器的可靠性、可使用性、可维护性功能得以充实。由于变频器具有调速性能好、调速范围宽和运行效率高,使用操作方便,且宜于同其它设备接口等一系列优点,所以应用越来越广泛。
