变频器的安装接线要求 变频器电路的典型结构

时间:2018-05-25 11:10来源:未知 作者:admin 点击:
1.安装要求 1)发热和散热能力决定变频器的输出电流能力,从而影响变频器的输出转矩能力。 2)载波频率:一般变频器所标的额定电流都是以最高载波频率,最高环境温度下能保证持续输
1.安装要求
  1)发热和散热能力决定变频器的输出电流能力,从而影响变频器的输出转矩能力。
  2)载波频率:一般变频器所标的额定电流都是以最高载波频率,最高环境温度下能保证持续输出的数值。降低载波频率,电机的电流不会受到影响。但元器件的发热会减小。
  3)环境温度:就象不会因为检测到周围温度比较低时就增大变频器保护电流值。
  4)海拔高度:海拔高度增加,对散热和绝缘性能都有影响.一般1000m以下可以不考虑。以上每1000米降容5%就可以了。
  2.变频器接线要求
  1)变频器和电机的距离应该尽量的短。这样减小了电缆的对地电容,减少干扰的发射源。
  2)电机电缆应独立于其它电缆走线,其最小距离为500mm。同时应避免电机电缆与其它电缆长距离平行走线,这样才能减少变频器输出电压快速变化而产生的电磁干扰。如果控制电缆和电源电缆交叉,应尽可能使它们按90度角交叉。与变频器有关的模拟量信号线与主回路线分开走线,即使在控制柜中也要如此。
  3)模拟量控制线最好选用屏蔽线,屏蔽一端接变频器控制电路的公共端(COM),不要接变频器地端(E)或大地,另一端悬空;动力电缆选用屏蔽或者从变频器到电机全部用穿线管屏蔽,或遵从变频器的用户手册。
  4)变频器的接地端子的接地电阻越小越好,接地导线的截面不小于4mm,长度不超过5m;变频器的接地应和动力设备的接地点分开,不能共地,尤其是多台变频器的接地,更不能共地。


  变频器,顾名思义,就是改变频率的电器,随着频率的改变,电动机转速也会随着改变,然后再附加一些实际需要的功能,就组成了一个完整的控制器件,这就是变频器简单的控制原理,之所以这样简单直白,是为了初接触的同行朋友的理解,随着了解的深入,可以慢慢的从更深的层次搞明白其内部原理结构。


      作为维修电工,我们主要工作是对电器电路故障的判断和维修,至于变频器自身的故障包括其内部电子元器件的更换(内部参数设置问题除外),可以交由更专业的维修人员维修,对于变频器,作为电工,我们只要能做到确定故障是否源自变频器自身就可以了,当然如果变频器也能自己维修,那就属于更高层次了。
      其实维修含有变频器的电路是有章可循的:首先,要知道变频器的典型的用应电路的电路构成:进线——熔断器——隔离开关——接触器——输入滤波器——变频器——输出滤波器——交流输出电抗器——电动机,这是电路主架!其次,是搞明白变频器的外围一些辅件电路,比如调节电位器,外变压电源,时间继电器等。

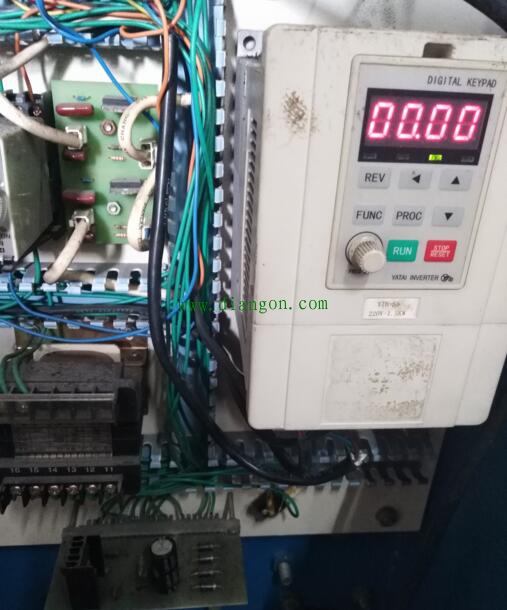

      这是一般小型变频器电路结构,功率大的,像滤波器,电抗器多是内置,但其实还是这样的电路结构。
      这里有一点值得注意的是:有的电路里虽然接触器作供电控制,diangon.com电工学习网独家原创稿件 版权所有。但不会用直接用接触器控制变频器的启动和停止:因为一般不会在变频器的前端加接触器的,变频器在正处于输出状态时,前级突然断电,后级电路缺乏快速应急变换,很容易把变频器烧坏。
      如果必须这么做,须加有连锁时序控制,先断掉负载,然后断前级电源。
       一般变频器前级也不加漏电保护断路器的,也与这点有关系,一方面,变频在工作的时候,本身就有轻微漏电产生;另一方面,如果断路器突然断电,也容易烧坏变频器的。
