一个实际的直流电源（如直流发电机、蓄电池等）可以抽象成两种模型：

一种由独立电压源与线性时不变电阻元件串联而成；另一种由独立电流源与线性时不变电导并联而成。

在前一种电源模型中，电阻元件的电阻R称为原电源的内电阻，电压源的电压Us等于原电源的开路电压；在后一种电源模型中，线性时不变电阻元件的电导G称为原电源的内电导，电流源的电流Is等于原电源的短路电流。由于它们代表同一个实际电源而有相同的外特性，所以它们能够等效互换。

两种模型等效互换的条件为Us和Is在电路计算中，为了计算方便，有时需要把一种电源模型变换成另一种电源模型。把电压源模型换成电流源模型时，后者的电流源电流Is必须等于Us，内电导必须等于电阻的倒数；反之亦然。

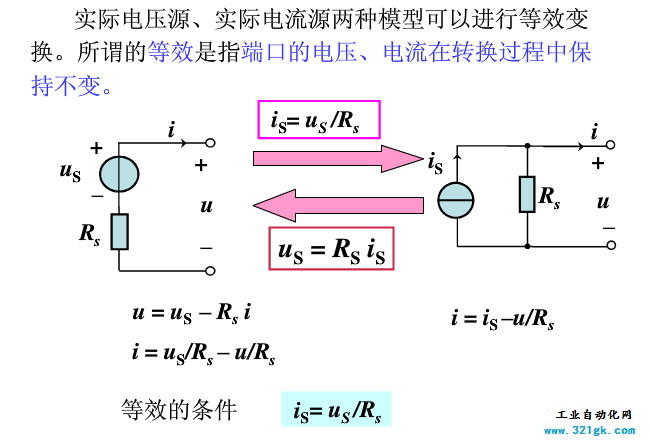

等效变换

步进马达选型注意事项

1、步进马达应用于低速场合---每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。

2、马达在较高速或大惯量负载时，一般不在工作速度起动，而采用逐渐升频提速，一电机不失步，二可以减少噪音同时可以提高停止的定位精度。

3、高精度时，应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决，也可以采用5相电机，不过其整个系统的价格较贵，生产厂家少，其被淘汰的说法是外行话。 7、马达不应在振动区内工作，如若必须可通过改变电压、电流或加一些阻尼的解决。

4、步进马达最好不使用整步状态，整步状态时振动大。

5、由于历史原因，只有标称为12V电压的电机使用12V外，其他电机的电压值不是驱动电压伏值，可根据驱动器选择驱动电压（建议：57BYG采用直流24V-36V，86BYG采用直流50V,110BYG采用高于直流80V），当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源，不过要考虑温升。

6、转动惯量大的负载应选择大机座号电机。

7、马达在600PPS（0.9度）以下工作，应采用小电流、大电感、低电压来驱动。

8、应遵循先选电机后选驱动的原则。
