直流电容法查找电缆故障点-查找电缆故障点方法

直流电容法查找电缆故障点的方法适用于缆芯断路且绝缘较好的场合，测量原理接线如图所示。

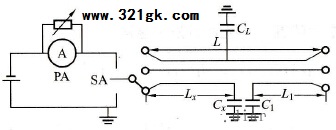

图直流电容法查找电缆故障点接线图

在图中，电流表为一冲击检流计。检流计的最大摆角与电量成正比。利用开关SA分别将检流计轮流接入Cx，C1和CL上，从每次的最大偏转角ax、a1、aL，就可求出

Lx=Lax/aL L1=La1/aL

采用直流电容法查找电缆故障点时，应注意电容上不能有初始电荷量。为此，每次测量之前要将电容短路放电3min以上。

交流电压电流法查找电缆故障点方法

交流电压、电流表法查找电缆故障点的方法原理接线图如图所示。图中的TC为交流可调电源、PV为交流电压表，PA为交流毫安表。所加电压应根据电缆类型和长度确定，以毫安表能准确读数为准。

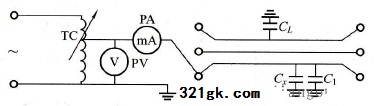

图交流电压电流法查找电缆故障点接线图

检测时，分别测出某一固定电压下各电容的电流值，然后根据电容电流与电容成正比的关系，可得 Lx= LIx/IL L1=LI1/IL 式中Lx-从测量端到故障点的距离；

L-所测电缆长度； Lx-Lx故障点Cx电容（测量到的）流过的电流值；

I1-L1故障点G电容流过的（测量）电流值。
