确认纸绝缘电缆端部是否受潮的方法-中性线漏电点

纸绝缘电缆易受潮的部位大多在其端部，受潮的电缆投入运行后易造成击穿故障。故在敷设电缆或制作接头时，均应对纸绝缘电缆端部的绝缘情况进行检查，确认其是否受潮，一旦发现受潮，应及时将其切去，直至合格为止。确认纸绝缘电缆端部是否受潮的方法常见有以下两种：

(1)电缆油试验法。可将电缆芯松开使绝缘纸处于自然状态，将电缆端部浸入150～160℃的电缆油或变压器油与松香的混合液中，如液体中发出“哔啪”的爆破声，就说明绝缘受潮，可切去一段再采用同样方法试验。

(2)火烧法。用清洁干燥的工具剥开铅包，撕下几条绝缘纸，用火柴将其点燃，如发出“嘶嘶”声且出现白色泡沫，则就说明该电缆受潮。

电力线路中性线漏电点查找方法

当确认电力线路的漏电点出在中性线上（即重复接地）时，如图所示，将此路出线的3只熔断器熔体全部取下，并将中性线断开，同时给断开后的中性线通电，然后用钳形表在线路上分段进行检查。首先在A处中性线1、2、3点分别接入钳形表。

(1)如在1处钳形表有指示，说明故障在A处中性线l点以后的线路。

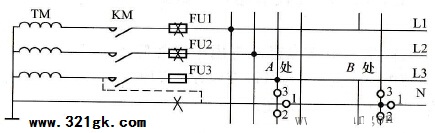

图中性线漏电点查找方法示意图

(2)如在2点或3点处钳形表有指示，说明故障在A处中性线2或3以后的线路上。

(3)如故障在A处1点以后的线路上，则应在B处1、2、3点分别按上述方法进行检查，最终均可查测到故障点。
