断路器与接触器的选型-交流接触器自锁原理

断路器和接触器的额定电流都应大于等于所保护和控制的电动机的额定电流。一般来说，因为启停电动机是用接触器控制，且电动机的过负荷一般也是用热继或马达保护器配合接触器实现，而断路器只作短路保护用，很少操作，因此一般接触器的选择要大一～二挡，而断路器只要满足短路保护要求即可。15kW电动机的额定电流约为30A，一般接触器可选40A或50A，断路器可选32A或40A。

断路器需要根据电机实际电流的1.6倍来选，而接触器和热继电器只需根据你所需样本来选就可以了，一般都有多少KW用多大接触器。但单相220V另当别论选型不能根据三相来计算。

四极三相异步电动机的额定电流是额定功率的两倍也是毫无疑问的。关键问题在于热继电器的整定值上，一般整定值为额定电流的1.15－1.2之间，这样电机才能正常工作。　

　（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。　
　（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。　
　（3）按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。　
　（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110%的额定电压值下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。　
　（5）根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。　
　（6）短路保护元件参数应该和接触器参数配合选用。选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的配合表。

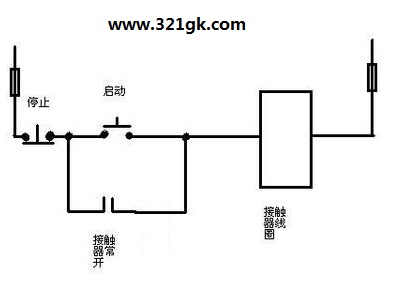

交流接触器自锁原理

接触器是通过按下按钮接通线圈电流的，抬起按钮线圈就没电释放，如把一常开触点与按钮并联就有自锁了。按下按钮接出器吸合，常开接点闭合，代替按钮接通电路，抬起按钮保持吸合状态。交流接触器通过自身的常开辅助触头使线圈总是处于得电状态的现象叫做自锁。

这个常开辅助触头就叫做自锁触头。在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
