相序继电器的作用-电压互感器短路试验方法

1.具体功能说明：当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
2.工作原理介绍：由运放器组成的一个相序比较器,比较电压幅值、频率高低和相位。如果条件附合放大器导通，要是有单个条件不附合放大器闭合。相序继电器主要用于相序检测或断相保护中，当相序为正确时，继电器动作获得输出，当相序为不正确时或交流回路任一相断线时继电器闭锁。一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。三相电源中有A相、B相、C相，假如按ABC相序电源接入电动机，电动机是正转，那么按ACB相序电源接入电动机，电动机就是反转了。为了防止电动机反转，就加入了相序继电器，来防止进来电源相序反相，造成电动机反转。

电压互感器短路试验方法

电压互感器应该按照国标要求对其进行短路承受能力测试，试验线路可选择下图1所示二次短路测试接线方式或图2所示一次短路测试接线方式。电压互感器短路测试试验前，应当先对被试互感器的阻抗测量，以此估算短路电流，以便选择合适的测量电流传感器，保证试验安全可靠进行。

互感器短路承受能力试验——副边短路

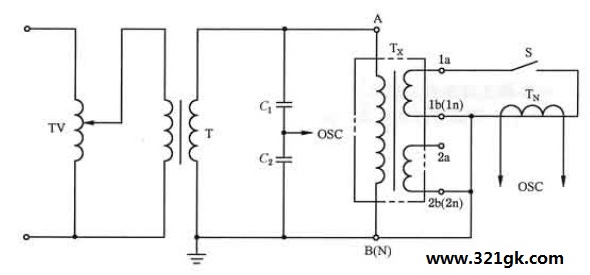

图1：互感器短路承受能力试验——副边短路

　　TV——调压器；TN——测量用标准电流互感器；T——升压变压器；TX——被试互感器；C1、C2——电容分压器;A\B(N)——一次绕组端子；

　　OSC——示波器；1a、1b(1n)、2a、2b(2n)——二次绕组端子；S——开关

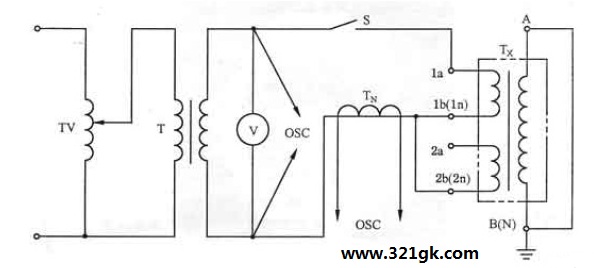

图2：互感器短路承受能力试验——原边短路

　　TV——调压器；TN——测量用标准电流互感器；T——升流器；TX——被试互感器；

　　V——峰值电压表(读书除以^2)；A\B(N)——一次绕组端子；

　　OSC——示波器；1a、1b(1n)、2a、2b(2n)——二次绕组端子；S——开关

　　电压互感器短路测试中可在被试互感器的一次绕组末端B(N)与地之间接一低阻值标准电阻，满足一次短路电流容量需求，由标准电阻取样信号来测量被试互感器一次短路电流值。

　　短路承载能力试验中施加的电压不低于额定电压值，施加试验电压应通过计算或先施加1/3~1/2试验电压，时间小于0.5s，先以此推算出压降(以保证短路后施加的电压等于或略高于额定电压值)。同时，对于多个二次绕组的互感器，应当在短路阻抗最小的绕组上进行试验。
