家用漏电保护器选择-时间继电器怎么接线

家庭用漏电保护器的选择，目前家庭使用DZ系列的空气开关漏电开关，常见的有以下型号/规格： C16、 C25、C32、C40、C63等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安。
选择多大的，用功率/电压=电流
漏电保护器的电流一般按照负载电流的1.5倍左右选取。
家庭常用漏电保护器漏电动作电流都是30MA，国内很多品牌都比较好。一、全部电器总容量5000W，负荷不大，用【32A/2P断路器+漏电脱扣附件】即可。
如果考虑【需用系数】的话，25A规格也可。
二、计算公式：
Ijs=Kx*P/U/cosφ，其中：
Ijs-------计算电流；
Kx--------需用系数，家庭用电，Kx在0.5~0.7之间足够；
P---------安装容量，所有电器（插座也折算在内，每个100W估算进去）；
cosφ------功率因数，民用电气线路按0.85~0.9估算。
得到计算电流值后，选择断路器可以套大1、2个规格的，但要注意，断路器与其所保护的线路之间要配套（指出线回路）：
16A----------对应线路为BV-2.5；
20、25A------对应线路为BV-4；
32A----------对应线路为BV-6;
40A----------对应线路为BV-10（一般是住宅进线规格，对应40A电表）。
三、品牌：
最好的，选施耐德（梅兰日兰）、西门子、国产德力西、正泰C65N-32/2P+ELE
一般的，同样规格的通用型号DZ47-32/2P+ELE。

时间继电器怎么接线

先预置所需的延时时间，然后接通电源，此时显示屏从零开始计时，当达至所预置的时间时，延时触头实行转换，数显保持此时的数字，实行定时控制。

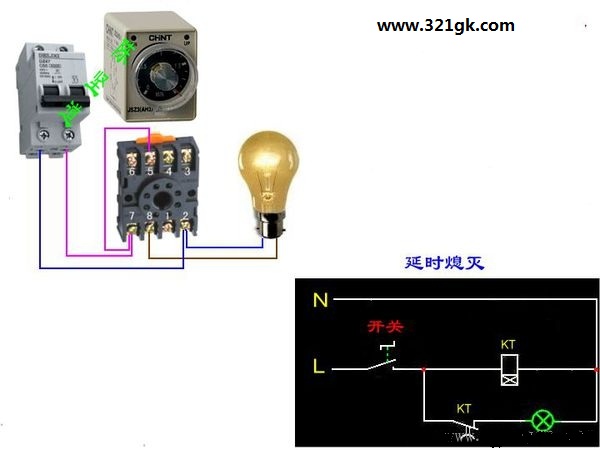

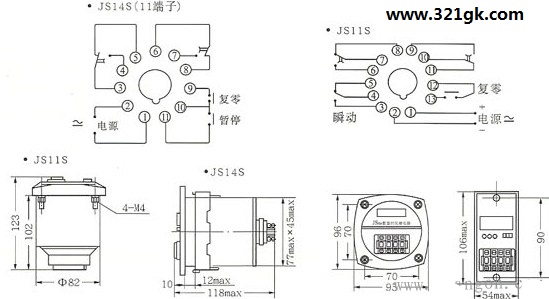

时间继电器接线图

注意：
时间继电器型号不同，脚功能不一定相同，接线也就不一定相同。

(责任编辑：admin)
